Elastische Motorlager
Diese Motorenlager haben eine geringe Einbauhöhe mit relativ hoher Einfederung und sind in der Lage, den Propellerschub aufzunehmen. Die Motorbewegungen werden in 3 Richtungen gedämpft. Ein eingebauter Anschlag verhindert größere Ausschläge bei harten Stößen. Standard mit Höhenverstellung.
Für Motoren bis 257kW (350PS) |
L063040S
Härte: 40°
Max. Einfederung: 4,0mm
Max. Last per Lager: 35kg
Stift: M12
Maße: A (120); B (38,5); C (60); D (100); F (11); J (11); G (14); M (M12); Gewicht: 0,3kg |
Preis auf Anfrage |
L063045S
Härte: 45°
Max. Einfederung: 4,0mm
Max. Last per Lager: 45kg
Stift: M12
Maße: A (120); B (38,5); C (60); D (100); F (11); J (11); G (14); M (M12); Gewicht: 0,3kg |
Preis auf Anfrage |
L063046S
Härte: 45°
Max. Einfederung: 4,0mm
Max. Last per Lager: 45kg
Stift: M16
Maße: A (120); B (38,5); C (60); D (100); F (11); J (11); G (14); M (M16); Gewicht: 0,3kg |
Preis auf Anfrage |
L063055S
Härte: 55°
Max. Einfederung: 4,0mm
Max. Last per Lager: 70kg
Stift: M12
Maße: A (120); B (38,5); C (60); D (100); F (11); J (11); G (14); M (M12); Gewicht: 0,3kg |
Preis auf Anfrage |
L063056S
Härte:55°
Max. Einfederung: 4,0mm
Max. Last per Lager: 70kg
Stift: M16
Maße: A (120); B (38,5); C (60); D (100); F (11); J (11); G (14); M (M16); Gewicht: 0,3kg |
Preis auf Anfrage |
L063064S
Härte: 65°
Max. Einfederung: 3,7mm
Max. Last per Lager: 95kg
Stift: M12
Maße: A (120); B (38,5); C (60); D (100); F (11); J (11); G (14); M (M12); Gewicht: 0,3kg |
Preis auf Anfrage |
L063065S
Härte: 65°
Max. Einfederung: 3,7mm
Max. Last per Lager: 95kg
Stift: M16
Maße: A (120); B (38,5); C (60); D (100); F (11); J (11); G (14); M (M16); Gewicht: 0,3kg |
Preis auf Anfrage |
L063235S
Härte: 35°
Max. Einfederung: 5,1mm
Max. Last per Lager: 95kg
Stift: M16
Maße: A (183); B (50); C (75); D (140); F (13); J (20); G (30); M (M16); Gewicht: 0,86kg |
Preis auf Anfrage |
L063245S
Härte: 45°
Max. Einfederung: 5,0mm
Max. Last per Lager: 120kg
Stift: M16
Maße: A (183); B (50); C (75); D (140); F (13); J (20); G (30); M (M16); Gewicht: 0,86kg |
Preis auf Anfrage |
L063255S
Härte: 55°
Max. Einfederung: 5,0mm
Max. Last per Lager: 220kg
Stift: M16
Maße: A (183); B (50); C (75); D (140); F (13); J (20); G (30); M (M16); Gewicht: 0,86kg |
Preis auf Anfrage |
L063265S
Härte: 65°
Max. Einfederung: 5,0mm
Max. Last per Lager: 280kg
Stift: M16
Maße: A (183); B (50); C (75); D (140); F (13); J (20); G (30); M (M16); Gewicht: 0,86kg |
Preis auf Anfrage |
L063275S
Härte: 75°
Max. Einfederung: 5,0mm
Max. Last per Lager: 400kg
Stift: M16
Maße: A (183); B (50); C (75); D (140); F (13); J (20); G (30); M (M16); Gewicht: 0,86kg |
Preis auf Anfrage |
L063345S
Härte: 45°
Max. Einfederung: 5,4mm
Max. Last per Lager: 350kg
Stift: M20
Maße: A (228); B (68); C (112); D (182); F (18); J (26); G (34); M (M20); Gewicht: 2,15kg |
Preis auf Anfrage |
L063355S
Härte: 55°
Max. Einfederung: 5,4mm
Max. Last per Lager: 525kg
Stift: M20
Maße: A (228); B (68); C (112); D (182); F (18); J (26); G (34); M (M20); Gewicht: 2,15kg |
Preis auf Anfrage |
L063365S
Härte: 65°
Max. Einfederung: 5,0mm
Max. Last per Lager: 800kg
Stift: M20
Maße: A (228); B (68); C (112); D (182); F (18); J (26); G (34); M (M20); Gewicht: 2,15kg |
Preis auf Anfrage |
|
Unterlegplatten zur Höheneinstellung für vorgenannte Motorlager
Durch die Erhöhung der Anzahl Unterlegplatten kann man die Motorhöhe einstellen. Die Motorbefestigung kann dann mit einem normalen Bolzen erfolgen.
|
L063003
Unterlegscheibe für Modell Small
(= Artikel-Nr. L0630xxx); Höhe 3 mm |
Preis auf Anfrage |
L063204
Unterlegscheibe für Modell Medium
(= Artikel-Nr. L0632xxx); Höhe 4 mm |
Preis auf Anfrage |
L063305
Unterlegscheibe für Modell Large
(= Artikel-Nr. L0633xxx); Höhe 5 mm |
Preis auf Anfrage |
|
Flexibles Motorlager Typ K25V
Einzusetzen bei kleinen Motoren und
Generatoren mit 1 oder 2 Zylindern. Dieser Vibrationsdämpfer enthält eine
spezielle Gummizusammensetzung mit einem hohen Dämpfungswert.
Härte: 45°
Max. Einfederung: 3 mm; Min. Einfederung: 1,3 mm
Max. Last: 25 kg; Min. Last: 15 kg
Steifheit: 1/1,4/1,4 (vertikal/quer/längs)
Diese
flexiblen Motorstützen sind geeignet für Schiffsdieselmotoren mit Leistung
zwischen 4 kW und 15 kW.
|
KSTEUN25V |
Preis auf Anfrage |
|

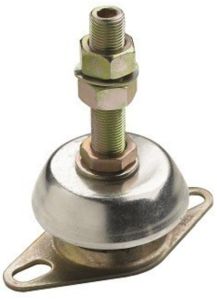

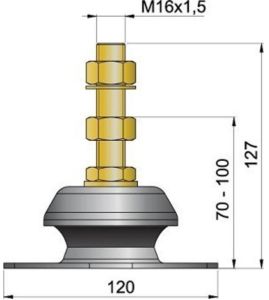

Flexibles Motorlager Typ K35V
Einzusetzen bei kleinen Motoren und
Generatoren mit 1 oder 2 Zylindern. Dieser Vibrationsdämpfer enthält eine
spezielle Gummizusammensetzung mit einem hohen Dämpfungswert.
Härte: 45°
Max. Einfederung: 7 mm; Min. Einfederung: 1,3 mm
Max. Last: 30 kg; Min. Last: 15 kg
Steifheit: 1/1,4/1,4 (vertikal/quer/längs) |
KSTEUN35V |
Preis auf Anfrage |
|
Flexibles Motorlager Typ K40
Die relativ weiche Gummimischung dieser Motorlager erfüllt genau die Anforderungendie an die Isolation die Vibrationen in leichten Fahrzeugen, ausgestattet mit einem modernen 3- Zylinder Bootsmotor, gestellt werden. Die Gummielemenet würden speziell geformt um das "Non Plus Ultra" an Dämpfung zu kreieren. VETUS flexsible Lager des Typs K40 sind inwenig von Puffern versehen, die den Auschlag des Motors beim anlassen und beim Stoppen beschränken.
Überdies ist der Dämpfer gegen Durchschlag gesichert.
Diese Dämpfer würden speziell für Dreizylinder Schiffdieselmotoren entwickelt.
Härte: 50°
Max. Einfederung: 8 mm; Min. Einfederung: 5 mm
Max. Last: 40 kg; Min. Last: 25 kg
Steifheit: 1/1/2,4 (vertikal/quer/längs) |
KSTEUN40 |
Preis auf Anfrage |
|
Flexibles Motorlager
Für kleine Motoren bis etwa 60 kW ( 80PS)
|
KSTEUN50V
Typ K50V
Härte: 45°
Max. Einfederung: 4 mm; Min. Einfederung: 2 mm
Max. Last: 50 kg; Min. Last: 25 kg
Steifheit: 1/0,75/2,5 (vertikal/quer/längs) |
Preis auf Anfrage |
KSTEUN75V
Typ K75
Härte: 55°
Max. Einfederung: 4 mm; Min. Einfederung: 2 mm
Max. Last: 75 kg; Min. Last: 38 kg
Steifheit: 1/0,75/2,5 (vertikal/quer/längs) |
Preis auf Anfrage |
KSTEUN80V
Typ K80
Härte: 60 °
Max. Einfederung: 4 mm; Min. Einfederung: 2 mm
Max. Last: 80 kg; Min. Last: 40 kg
Steifheit: 1/0,75/2,5 (vertikal/quer/längs) |
Preis auf Anfrage |
KSTEUN100V
Typ K100
Härte: 65°
Max. Einfederung: 4 mm; Min. Einfederung: 2 mm
Max. Last: 100 kg; Min. Last: 50 kg
Steifheit: 1/0,75/2,5 (vertikal/quer/längs) |
Preis auf Anfrage |
|
Original Allpa flexibles Motorlager
Diese Motorstütze kann den Motorvibrationen sehr gut entgegentreten und ist äußerst geeignet für Motoren ohne Staudrucklager, insbesondere bei einer direkten Motoraufstellung.
A = 205mm
B = 76mm
C = 57mm
D = 174mm
E = 30mm
ø 30mm
M = M16 x 1,5
|
L063150S
50 Shore, max. 50 kg per Lager |
Preis auf Anfrage |
L063160S
60 Shore, max. 60 kg per Lager |
Preis auf Anfrage |
|
Flexibles Motorlager Typ MITSTEUN
Der Vetus Hydro-Dämpfer ist eine Kombination
eines herkömmlichen Gummi-Metall-Dämpfers mit einem hydraulischen
Stoßdämpfer. Besonders für Motoren mit 1,2 oder 3 Zylindern, bei denen viele
freie Kräfte auftreten, ist der VETUS Hydro-Dämpfer verblüffend. Die
maximale statische Belastung pro Lager beträgt 60 kg, der maximale Staudruck
pro Lager ist 50 kg. Mit anderen Worten:
diese Motorlager sind- abhängig von Untersetzung, Umdrehungszahl, Propellerdurchmesser etc. - geeignet für Motoren von 18 bis 26 kW (25 bis 35PS)
Härte: 45°
Max. Einfederung: 4,5 mm; Min. Einfederung: 1,3 mm
Max. Last: 67 kg; Min. Last: 25 kg
Steifheit: 1/1/1 (vertikal/quer/längs)
Diese
Motorstützen werden serienmäßig mit den VETUS Schiffsdieselmotoren
M2.06 mitgeliefert. |
MITSTEUN |
Preis auf Anfrage |
|
VETUS flexible Motorstutzen Typ LMX
Der VETUS flexible Motorstutzen Typ LMX ist
der logische Nachfolger der wohlbekannten Stützen L und LM. Dieser neue
Motorstützen wurde speziell in Hinblick auf das
Leistungs-Gewichts-Verhältnis entwickelt, das bei den modernen
Schiffsdieselmotoren eine immer größere Rolle spielt. Mit anderen Worten:
das Gewicht eines Motors, im Vergleich zu der Schubkraft, ist ständig
geringer geworden. Für derartige Motoren besitzt der neue flexible
VETUS-Motorstützen Typ LMX die folgenden idealen Eigenschaften:
- die große vertikale Einfederung bürgt für
optimale Dämpfung, auch im Leerlauf.
-die horizontale Steifheit längsschiffs ist
sehr hoch, durch die eine höhere Schubkraft aufgenommen werden kann.
- auch die Vibrationen in der horizontalen
Richtung querschiffs werden auf exzellente Weise gedämpft.
Diese flexiblen Motorstützen sind geeignet für Schiffsdieselmotoren mit Leistung zwischen 70 kW und 350kW |
LMX140
Härte: 35°
Max. Einfederung: 5 mm; Min. Einfederung: 3 mm
Max. Last: 140 kg; Min. Last: 85 kg
Steifheit: 1/1/7 (vertikal/quer/längs) |
Preis auf Anfrage |
LMX210
Härte: 45°
Max. Einfederung: 5 mm; Min. Einfederung: 3 mm
Max. Last: 210 kg; Min. Last: 125 kg
Steifheit: 1/1/7 (vertikal/quer/längs) |
Preis auf Anfrage |
LMX340
Härte: 55°
Max. Einfederung: 5 mm; Min. Einfederung: 3 mm
Max. Last: 340 kg; Min. Last: 205 kg
Steifheit: 1/1/7 (vertikal/quer/längs) |
Preis auf Anfrage |
LMX500
Härte: 65°
Max. Einfederung: 5 mm; Min. Einfederung: 3 mm
Max. Last: 500 kg; Min. Last: 300 kg
Steifheit: 1/1/7 (vertikal/quer/längs) |
Preis auf Anfrage |
|
Schwingungsdämpfer für schwere Motoren mit 4 oder mehr Zylindern
Der VETUS Schwingungsdämpfer
des Typs HY ist besondern geeignet für Verwendung in Zusammenhang mit
Schiffsdieselmotoren, dank der niedrigen vertikalen Federsteifheit , in
Verbindung mit der großen Federsteifheit in der Längsrichtung. Dieser solide
Schwingungsdämpfer eignen sich für Motoren mit Leistung zwischen 30 und 125 kW,
mit oder ohne Staudrucklagerung.
Diese flexible Motorstütze sind geeignet für Schiffdieselmotoren mit Liestung zwischen 30kW und 125 kW
|
HY100
Typ HY100
Härte: 40 °
Max. Einfederung: 5 mm; Min. Einfederung: 2 mm
Max. Last: 100 kg; Min. Last: 40 kg
Steifheit: 1/1,2/3,5 (vertikal/quer/längs) |
Preis auf Anfrage |
HY150
Typ HY150
Härte: 50°
Max. Einfederung: 5 mm; Min. Einfederung: 2 mm
Max. Last: 150 kg; Min. Last: 60 kg
Steifheit: 1/1,2/3,5 (vertikal/quer/längs) |
Preis auf Anfrage |
HY230
Typ HY230
Härte: 60°
Max. Einfederung: 5 mm; Min. Einfederung: 2 mm
Max. Last: 230 kg; Min. Last: 92 kg
Steifheit: 1/1,2/3,5 (vertikal/quer/längs) |
Preis auf Anfrage |
|
Elastische Antivibrationshalterung
Für Einbaumotoren und Generatoren mit Gegenpfropfen
NBR-Gummi
Stärke Shore: 55 +/- 3
Inneres Loch
Verzinkter Stahl
Passenden Bolzen bitte separat bestellen. |
E5165601
Typ: Halterung
Ø A: 62mm / Ø E: 25mm / Ø D: 8,2mm /
Ø H: 30mm / Ø K: 78mm / Ø L: 100mm /
S: 2mm / Ø G (Bolzen): 10MA
Max. nominale statische Belastung: 100 |
Preis auf Anfrage |
E5165710
Typ: Bolzen
Maße: 10x80mm
Rostfreier Edelstahl mit 3 Muttern.
Geeigent für Artikel E5165601. |
Preis auf Anfrage |
E5165603
Typ: Halterung
Ø A: 90mm / Ø E: 44mm / Ø D: 10,2mm /
Ø H: 45mm / Ø K: 110mm / Ø L: 130mm /
S: 3mm / Ø G (Bolzen): 16MA
Max. nominale statische Belastung: 150 |
Preis auf Anfrage |
E5165716
Typ: Bolzen
Maße: 16x120mm
Rostfreier Edelstahl mit 3 Muttern.
Geeigent für vorgenannten Artikel E5165603. |
Preis auf Anfrage |
E5165602
Typ: Halterung
Ø A: 62mm / Ø E: 25mm / Ø D: 8,2mm /
Ø H: 30mm / Ø K: 78mm / Ø L: 100mm /
S: 2mm / Ø G (Bolzen): 10MA
Max. nominale statische Belastung: 200 |
Preis auf Anfrage |
E5165710
Typ: Bolzen
Maße: 10x80mm
Rostfreier Edelstahl mit 3 Muttern.
Geeigent für vorgenannten Artikel E5165602. |
Preis auf Anfrage |
E5165604
Typ: Halterung
Ø A: 90mm / Ø E: 44mm / Ø D: 10,2mm /
Ø H: 42mm / Ø K: 100mm / Ø L: 130mm /
S: 3mm / Ø G (Bolzen): 16MA
Max. nominale statische Belastung: 350 |
Preis auf Anfrage |
E5165716
Typ: Bolzen
Maße: 16x120mm
Rostfreier Edelstahl mit 3 Muttern.
Geeigent für vorgenannten Artikel E5165604. |
Preis auf Anfrage |
E5165607
Typ: Halterung
Ø A: 115mm / Ø E: 61mm / Ø D: 16,2mm /
Ø H: 46mm / Ø K: 142mm / Ø L: 190mm /
S: 4mm / Ø G (Bolzen): 18MA
Max. nominale statische Belastung: 600 |
Preis auf Anfrage |
E5165718
Typ: Bolzen
Maße: 18x150mm
Rostfreier Edelstahl mit 3 Muttern.
Geeigent für vorgenannten Artikel E5165607. |
Preis auf Anfrage |
|
Elastische Antivibrationshalterung
Für Einbaumotoren und Generatoren mit Gegenpfropfen
NBR-Gummi
Stärke Shore: 55 +/- 3
Inneres Loch
Rostfreier Edelstahl
Passenden Bolzen bitte separat bestellen. |
E5165502
Typ: Halterung
Ø A: 62mm / Ø E: 25mm / Ø D: 8,2mm /
Ø H: 30mm / Ø K: 78mm / Ø L: 100mm /
S: 2mm / Ø G (Bolzen): 10MA
Max. nominale statische Belastung: 200 |
Preis auf Anfrage |
E5165710
Typ: Bolzen
Maße: 10x80mm
Rostfreier Edelstahl mit 3 Muttern.
Geeigent für vorgenannten Artikel E5165502. |
Preis auf Anfrage |
E5165504
Typ: Halterung
Ø A: 90mm / Ø E: 44mm / Ø D: 10,2mm /
Ø H: 42mm / Ø K: 100mm / Ø L: 130mm /
S: 3mm / Ø G (Bolzen): 16MA
Max. nominale statische Belastung: 350 |
Preis auf Anfrage |
E5165716
Typ: Bolzen
Maße: 16x120mm
Rostfreier Edelstahl mit 3 Muttern.
Geeigent für vorgenannten Artikel E5165504. |
Preis auf Anfrage |
E5165507
Typ: Halterung
Ø A: 115mm / Ø E: 61mm / Ø D: 16,2mm /
Ø H: 46mm / Ø K: 142mm / Ø L: 190mm /
S: 4mm / Ø G (Bolzen): 18MA
Max. nominale statische Belastung: 600 |
Preis auf Anfrage |
E5165718
Typ: Bolzen
Maße: 18x150mm
Rostfreier Edelstahl mit 3 Muttern.
Geeigent für vorgenannten Artikel E5165507. |
Preis auf Anfrage |
