Lukenhalter Niro

Mit Feder.

Lukenhalter Niro

teleskopisch
A max.: ca. 430mm
A min.: ca. 300mm
B: ca. 13mm

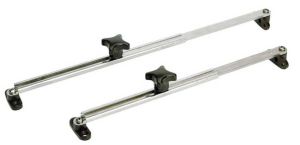

Aussteller für Luken oder Fenster

Sehr stabiles Modell
Aus verchromtem Messing

E3819140
verstellbar: 320 mm bis 500 mm

E3819141
verstellbar: 360 mm bis 640 mm

Lukenaufsteller

Material: Messing verchromt
Verstellbar von 30 bis 51cm
Lieferung im 2-er Set
Achtung: Preis gilt pro Stück

Aussteller für Luken oder Fenster

Verstellbar von 205 bis 305 mm
Aus verchromtem Messing, sehr robust.

Aussteller mit Feder für Luken und Fenster

Aus poliertem, rostfreiem Edelstahl.
Für große Gewichte geeignet.
Komplett mit zwei Befestigungsplatten (47 x 47 mm).
Gesamtlänge: 350 mm
Feder: 22 mm

Minigas Feder

Für kleine Luken, Motorhauben oder Küchenmöbel
Länge offen: 144 mm
Lauf: 38 mm
Stoß: 5 kg

Aussteller für Luken und Fenster

Gehäuse: Nylon
Teleskopstab: hochglanzpolierter, rostfreier Stahl

E3828100
Ausziehbar:
von 250 bis 425 mm

Aussteller für Luken und Fenster

Gehäuse: Nylon
Teleskopstab: hochglanzpolierter, rostfreier Stahl

E3828200
Ausziehbar:
von 300 bis 525 mm

Federklapphalter aus rostfreiem Stahl

Komplett mit Gabelplatte und Haken in "L"- Form zur Befestigung

E3842165
(A)
Länge: 220 mm
Feder-Ø 10,6 mm
L: 235 mm M: 40 mm N: 30 mm O: 4,2 mm P: 18 mm

E3842147
(A)
Länge: 470 mm
Feder-Ø 10,6 mm
L: 425 mm M: 40 mm N: 30 mm O: 4,2 mm P: 18 mm

E3842166
(B)
Länge: 260 mm
Feder-Ø 14 mm
L: 275 mm M: 45 mm N: 35 mm O: 4,7 mm P: 23 mm

E3842164
(C)
Länge: 220 mm
Feder-Ø 10,6 mm
L: 235 mm M: 17 mm N: 30 mm O: 4,2 mm P: 27 mm

Federklapphalter aus rostfreiem Stahl

Komplett mit Gabelplatte und Haken in "L"- Form zur Befestigung
(C)
Länge: 260 mm
Feder-Ø 14,2 mm
L: 275 mm M: 24 mm N: 36 mm O: 5,1 mm P: 42 mm

Aussteller/Teleskopstab für Fenster und Luken

Gehäuse aus Nylon
Teleskopstab aus Stahl
Ausziehbar von 220 bis 480 mm
Mit großer, griffiger Klemmschraube für leichte Bedienbarkeit
Wird mit den abgebildeten Halterungen kombiniert

(Halterungen sind nicht im Lieferumfang enthalten.
Passende Halterungen bitte separat bestellen)

E3819160
Aussteller/Teleskopstab

E3801300
Passende Halterungen für Aussteller/Teleskopstab
Stift mit Gewinde 8mm
Ausführung: eben
LxB: ca. 60x50mm

Soft Down Stay

Nach Anheben der Schranktür hält der Türaufsteller diese in Position. Beim Schließen verlangsamt der Türaufsteller die Bewegung bis zum vollständigen Schließen. Montageplättchen im Lieferumfang. Drehmomentberechnung mit einem Türaufsteller: Länge der Tür (cm) x 1/2 x Gewicht der Tür (kg) = 40 - 70 kg.cm
Farbe: weiß
Für Türen: Öffnung 90°

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Kupplungsknauf

Schubstange aus dichverchromtem Stahl und kunststoffbeschichtetem Zylinder. Seewasserbeständig

Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm
Kugel Ø: 10 mm

E3811500
Länge offen: 355 mm
Hub: 130 mm
Hubkraft: 18 kg

E3811401
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 20 kg

E3811899
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 38 kg

E3811726
Länge offen: 600 mm
Hub: 225 mm
Hubkraft: 36 kg

Gasdruckfeder aus poliertem rostfreiem Edelstahl
Auge - Auge

Schubstange aus dickverchromtem Stahl und kunststoffbeschichtetem Zylinder, seewasserbeständig.

E3800400
Länge offen: 244 mm
Hub: 88 mm
Hubkraft: 5 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

E3800500
Länge offen: 244 mm
Hub: 88 mm
Hubkraft: 9 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

E3800600
Länge offen: 244 mm
Hub: 88 mm
Hubkraft: 18 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

E3801400
Länge offen: 355 mm
Hub: 130 mm
Hubkraft: 11 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801500
Länge offen: 355 mm
Hub: 130 mm
Hubkraft: 18 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801502
Länge offen: 355 mm
Hub: 130 mm
Hubkraft: 25 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801501
Länge offen: 365 mm
Hub: 140 mm
Hubkraft: 35 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801391
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 8 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801390
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 12 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801415
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 15 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801401
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 20 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801402
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 29 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801899
Länge offen: 550 mm
Hub: 229 mm
Hubkraft: 38 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801110
Länge offen: 600 mm
Hub: 255 mm
Hubkraft: 20 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801128
Länge offen: 600 mm
Hub: 255 mm
Hubkraft: 28 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801726
Länge offen: 600 mm
Hub: 255 mm
Hubkraft: 36 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801742
Länge offen: 600 mm
Hub: 255 mm
Hubkraft: 42 kg
Gehäuse Ø: 19 mm
Tauchrohr Ø: 8 mm

E3801600
Länge offen: 700 mm
Hub: 300 mm
Hubkraft: 25 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm

E3801601
Länge offen: 700 mm
Hub: 300 mm
Hubkraft: 42 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm

E3801602
Länge offen: 700 mm
Hub: 300 mm
Hubkraft: 55 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm

E3801801
Länge offen: 850 mm
Hub: 360 mm
Hubkraft: 50 kg
Gehäuse Ø: 27 mm
Tauchrohr Ø: 10 mm
(Ausführung benötigt Verlängerungsplättchen E3801299/E3801303)

E3801802
Länge offen: 950 mm
Hub: 400 mm
Hubkraft: 70 kg
Gehäuse Ø: 27 mm
Tauchrohr Ø: 10 mm
(Ausführung benötigt Verlängerungsplättchen E3801299/E3801303)

Gasdruckfeder mit Augterminal

Aus poliertem rostfreiem Edelstahl AISI 316, mit Augterminal

Kugel Ø: 10 mm

E3802031
Länge offen: 254 mm
Länge geschlossen: 178 mm
Verfahrweg: 76 mm
Hubkraft: 9 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

E3802032
Länge offen: 254 mm
Länge geschlossen: 178 mm
Verfahrweg: 76 mm
Hubkraft: 14 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

E3802035
Länge offen: 305 mm
Länge geschlossen: 216 mm
Verfahrweg: 89 mm
Hubkraft: 20 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

E3802041
Länge offen: 380 mm
Länge geschlossen: 241 mm
Verfahrweg: 140 mm
Hubkraft: 18 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

E3802042
Länge offen: 380 mm
Länge geschlossen: 241 mm
Verfahrweg: 140 mm
Hubkraft: 26 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

E3802045
Länge offen: 500 mm
Länge geschlossen: 295 mm
Verfahrweg: 205 mm
Hubkraft: 20 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

E3802046
Länge offen: 500 mm
Länge geschlossen: 295 mm
Verfahrweg: 205 mm
Hubkraft: 29 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

E3802047
Länge offen: 500 mm
Länge geschlossen: 295 mm
Verfahrweg: 205 mm
Hubkraft: 38 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

E3802051
Länge offen: 695 mm
Länge geschlossen: 386 mm
Verfahrweg: 299 mm
Hubkraft: 30 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm

E3802052
Länge offen: 695 mm
Länge geschlossen: 386 mm
Verfahrweg: 299 mm
Hubkraft: 45 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm

E3802055
Länge offen: 922 mm
Länge geschlossen: 536 mm
Verfahrweg: 386 mm
Hubkraft: 60 kg
Gehäuse Ø: 22 mm
Tauchrohr Ø: 10 mm

Gasdruckfeder aus rostfreiem Edelstahl
Auge - Auge

aus poliertem rostfreiem Edelstahl AISI 316
mit Augterminal, 8 mm Bohrring

E3800900
Länge offen mm: 250
Hub mm: 90
Hubkraft kg: 5
Geh. mm: 15
Ø Tauchrohr mm: 6

E3800901
Länge offen mm: 250
Hub mm: 90
Hubkraft kg: 10
Geh. mm: 15
Ø Tauchrohr mm: 6

E3800903
Länge offen mm: 250
Hub mm: 90
Hubkraft kg: 18
Geh. mm: 15
Ø Tauchrohr mm: 6

E3800904
Länge offen mm: 355
Hub mm: 130
Hubkraft kg: 12
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800905
Länge offen mm: 355
Hub mm: 130
Hubkraft kg: 18
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800906
Länge offen mm: 355
Hub mm: 130
Hubkraft kg: 24
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800907
Länge offen mm: 355
Hub mm: 130
Hubkraft kg: 30
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800909
Länge offen mm: 500
Hub mm: 210
Hubkraft kg: 14
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800911
Länge offen mm: 500
Hub mm: 210
Hubkraft kg: 20
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800912
Länge offen mm: 500
Hub mm: 210
Hubkraft kg: 30
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800915
Länge offen mm: 500
Hub mm: 210
Hubkraft kg: 40
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800917
Länge offen mm: 600
Hub mm: 255
Hubkraft kg: 20
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800919
Länge offen mm: 600
Hub mm: 255
Hubkraft kg: 40
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800920
Länge offen mm: 600
Hub mm: 255
Hubkraft kg: 50
Geh. mm: 18
Ø Tauchrohr mm: 8

E3800923
Länge offen mm: 700
Hub mm: 300
Hubkraft kg: 25
Geh. mm: 22
Ø Tauchrohr mm: 10

E3800924
Länge offen mm: 700
Hub mm: 300
Hubkraft kg: 35
Geh. mm: 22
Ø Tauchrohr mm: 10

E3800925
Länge offen mm: 700
Hub mm: 300
Hubkraft kg: 45
Geh. mm: 22
Ø Tauchrohr mm: 10

E3800926
Länge offen mm: 700
Hub mm: 300
Hubkraft kg: 55
Geh. mm: 22
Ø Tauchrohr mm: 10

E3800927
Länge offen mm: 900
Hub mm: 380
Hubkraft kg: 45
Geh. mm: 22
Ø Tauchrohr mm: 10

E3800929
Länge offen mm: 900
Hub mm: 380
Hubkraft kg: 60
Geh. mm: 22
Ø Tauchrohr mm: 10

Glasdruckfeder Alrose

Mit Abschlussösen aus Edelstahl, Lochdurchmesser 8mm. Passend zu unseren Plättchen. Mit Lüftungs-/Ladeventil zur Änderung der Spannung.

E3802000
Länge offen: 250 mm
Hub: 90 mm
Hubkraft: von 9 bis 30 kg
Gehäuse Ø: 15 mm
Tauchrohr Ø: 6 mm

E3802003
Länge offen: 355 mm
Hub: 130 mm
Hubkraft: von 10 bis 40 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

E3802007
Länge offen: 500 mm
Hub: 200 mm
Hubkraft: von 10 bis 50 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

E3802009
Länge offen: 600 mm
Hub: 225 mm
Hubkraft: von 10 bis 50 kg
Gehäuse Ø: 18 mm
Tauchrohr Ø: 8 mm

E3802011
Länge offen: 730 mm
Hub: 315 mm
Hubkraft: von 20 bis 70 kg
Gehäuse Ø: 23 mm
Tauchrohr Ø: 10 mm

E3802014
Länge offen: 950 mm
Hub: 400 mm
Hubkraft: von 20 bis 150 kg
Gehäuse Ø: 28mm
Tauchrohr Ø: 14 mm

Gasdruckfeder aus Edelstahl, mit 2 Ösen, einstellbar

Mit Ablassventil mit dem der Benutzer von einer hohen Standartladung ausgehend den Druck bis zum gewünschten Wert verringern und ihn dem Gewicht der Luke/des Pieks anpassen kann.
Mit Ösenanschluss aus Edelstahl

Elektrischer Lukenheber Typ "AV"

Ø: 48mm
Manueller Notbetrieb
Automatisch synchronisiertes Anheben bei Montage
von zwei oder mehreren Lukenhebern durch Drehzahlangleichung.
Hebezeit: 17 mm pro Sekunde
Aus Eloxal mit ausziehbarer Stange aus Edelstahl
Vollständige oder nach Belieben teilweise Öffnung der Luke

Schaltrelais für Lukenheber

Für den Notbetrieb
Automatische Synchronisation

E3837010
12 Volt

E3837011
24 Volt

Elektrischer Lukenheber Model "Ulysses"

Typ: Einfach Stärke Ø mm 34, Max.kg.65
Verbrauch 2 A bei 12 Volt
Aus eloxiertem Aluminium und Edelstahl

Kraft kg. 65

E3837040
Hebezeit 4 mm/ Sek. a 12 Volt
Hub mm: 180
Länge:( geschlossen): 486 mm
Volt 12

E3837041
Verbrauch 2 A bei 12 Volt
Hebezeit 6 mm/Sek. bei 24 Volt
Hub mm: 180
Länge:( geschlossen): 486 mm
Volt 24

E3837043
Verbrauch 2 A bei 12 Volt
Hebezeit 4 mm/ Sek.
Hub mm: 300
Länge:( geschlossen): 608 mm
Volt 12

E3837044
Verbrauch 2 A bei 12 Volt
Hebezeit 6 mm/Sek. bei 24 Volt
Hub mm: 300
Länge:( geschlossen): 608 mm
Volt 24

Lenco - elektrischer Linearantrieb

Der Linearantrieb gewährleistet 225 kg Schubkraft. 60 cm langes Kabel und Deutsch-Stecker. Verlängerungskabel sind verfügbar (E51259xx). Schnellspannstift aus Edelstahl. Kann paarweise arbeiten (mit Schalter E3837602). Alle Teile vollständig rostfrei. Das Friktionssystem verhindert, dass er sich am Ende des Hubs nicht verbrennt (Zug und Druck). Stromverbrauch 10 A (12 V) 5 A (24 V).

* Nur auf Anfrage erhältlich

NIRO 316 Gasfeder mit

Ø-Zylinder: 18mm
Ø-Stange: 8mm

Kugelgelenk

Niro
10mm Kugelgelenk mit Gewinde
2 Stück

Connector

10mm
Niro 316 M8 für Gasfeder
2 Stück

Befestigungsauge

M8 für Gasfeder
2 Stück

Gasfedersysteme Vetus

Gasfedersysteme wurden speziell für den maritimen Gebrauch entworfen. Alle essentiellen Teile sind aus Edelstahl oder aus Kunststoff gefertigt. Eine spezielle Versiegelung sorgt dafür dass kein Gas entweichen kann, was eine lange Lebensdauer garantiert. Bei der Montage muss die Kolbenstange immer nach unten weisen. Gasdruckzylinder ermöglichen das einfache Heben und Arretieren im geöffneten Zustand von schweren Motorraumluken, Backskistendeckeln usw. Die Gasfedersysteme werden komplett mit Befestigungsmaterialien geliefert.
Um das maximal zulässige Gewicht von z.B. einer Luke berechnen zu können, sind die untenstehenden Daten zu beachten:
W = Breite des zu hebenden Objektes in mm
G = Gewicht des zu hebenden Objektes in N
S = Federweg in mm
F = Kraft des Gasdruckfeders in N
Die Berechnung geschieht folgendermaßen:
F = ½ W x G / S
Beispiel:
Eine Luke hat ein Gewicht von 11,2 kg (110 N) und ist 600 mm breit. Mit einer einzelnen Gasdruckfeder vom Typ GASSP44 kann eine Luke mit einem Gewicht (G) von 96 N gehoben werden: (½ x 600 x G / 160 = 180 G = 96 N).
Selbst müssen Sie in dem Falle noch eine Kraft von
110 - 96 = 14 N (1,4 kg ) beitragen. Mit 2 Gasdruckfedern vom
Typ GASSP38 hebt sich eine Luke mit einem Gewicht (G) von
126 N: (½ x 600 x G / 140 = 2 x 140 G = 126 N )
In diesem Falle muß die Luke mit einer Kraft von 126 – 110 = 16 N (1,6 kg) zurückgehalten werden.
Gasdruckfeder, Edelstahl AISI 316, 305 - 510 mm inkl. Anschlüsse

GASSP25
180 - 254 mm inkl. Anschlüsse
Kraft in N: 180

GASSP30
220 - 305 mm inkl. Anschlüsse
Kraft in N: 135

GASSP38
240 - 380 mm inkl. Anschlüsse
Kraft in N: 135

GASSP44
280 - 440 mm inkl. Anschlüsse.
Kraft in N: 180

GASSP51
305 - 510 mm inkl. Anschlüsse
Kraft in N: 270

Hebevorrichtung

Für das Heben von Motorraumluken, Masten usw.
Mit diesem elektrohydraulischen System wird das Heben von Luke oder Mast deutlich bequemer. Falls erforderlicht, können auch zwei Zylinder an eine Pumpe angeschlossen werden, um eine größere Hebekraft zu erzielen. Immer mehr Segelyachten haben eine ein- und ausklappbare Badeplattform im Spiegel. Für die Bedienung solcher Badeplattformen sind die VETUS Lukenheber, Typ "Hylift" besonders geeignet. Das System arbeitet “stand-alone” und wird selbstverständlich mit allen benötigten Anschluss materialien und einem wasserdichten Bedienpaneel geliefert. Es besteht aus: Einem aus seewasser beständigem Aluminium gefertigten Zylinder mit Kolbenstange aus Edelstahl, einem wasserdichten Bedienpaneel, hydraulischer Leitung (12 m) und allen erforderlichen Verbindungsteilen.
Um die erforderliche Hebekraft (F) berechnen zu können, müssen folgende Daten berücksichtigt werden:
W = Breite des zu hebenden Objektes (z.B. 1300 mm)
G = Gewicht des zu hebenden Objektes (z.B. 90 kg)
S = Zylinderweg in mm
F = Erforderliche Hebekraft in kgf.
Diese Werte müssen dann in folgende Formel eingesetzt werden:
½ W x G/S = F
Beispiel:
½ x 1300 x 90 / 500 = 117 kgf
In diesem Fahl wird das System HL12500A benötigt. Wenn zwei Zylinder benötigt werden, muss ein optionales Verbindungskit und ein HTANK mitbestellt werden. Hydrauliköl muss immer separat bestellt werden.
Elektro-Hydraulische Hebesystem L= 500 mm.

HL12500A
12 Volt
125 kgf

HL12500B
12 Volt
320 kgf

HL24500A
24 Volt
125 kgf

HL24500B
24 Volt
320 kg

HL500
Erweiterungssatz zweiter Zylinder für hydraulisches Hebesystem L= 500 mm, 125 kgf

HL500B
Erweiterungssatz zweiter Zylinder für hydraulisches Hebesystem L= 500 mm, 320 kgf

Basis mit Gabelsplint

Aus hochglanzpoliertem rostfreiem Edelstahl

E3801366
Schlösser Ø: 6 mm

E3801368
Schlösser Ø: 8 mm

Basis mit Splint

Aus hochglanzpoliertem rostfreiem Edelstahl

E3801356
Schlösser Ø: 6 mm

E3801358
Schlösser Ø: 8 mm

Kugelkopf

aus rostfreiem Stahl
für Gasdruckfeder mit Mutter
Kugel - Ø 10 mm

Befestigungsplättchen

Ebene Ausführung

E3801300
A: 60 mm
B: 50 mm
Stift mit Gewinde 8 mm
Standard

E3801340
A: 60 mm
B: 50 mm
Kugelfeder Ø 10 mm
Standard

E3801299
A: 60 mm
B: 50 mm
Stift mit Gewinde 8mm, nur Gasdruckfedern Art.Nr. E3801801, E3801802
Standard

E3801320
A: 45 mm
B: 35 mm
Stift mit Gewinde 8 mm
Compact

E3801321
A: 45 mm
B: 35 mm
Kugelfeder Ø 10 mm

Befestigungsplättchen

90°
A: 30 mm
B: 50 mm
C: 30 mm
Standard

E3801301
 mit Gewinde 8 mm, außen

E3801302
Stift mit Gewinde 8mm, innen

Befestigungsplättchen

90°
A: 30 mm
B: 50 mm
C: 30 mm
Standard

E3801341
mit Kugelfeder Ø 10 mm, außen

E3801342
mit Kugelfeder Ø 10 mm, innen

Befestigungsplättchen

90°

E3801303
A: 30 mm
B: 50 mm
C: 30 mm
Stift mit Gewinde 8mm. außen, Länge 23 mm, für Art.Nr. E3801801, E3801802

E3801323
A: 25 mm
B: 35 mm
C: 25 mm
Stift mit Gewinde 8mm außen

Befestigungsplättchen

90°

E3801324
A: 25 mm
B: 35 mm
C: 25 mm
mit Kugelfeder Ø 10mm außen

Befestigungsplättchen

90°
A: 25 mm
B: 35 mm
C: 25 mm
Stift mit Gewinde 8 mm innen

Befestigungsplättchen

90°
A: 25 mm
B: 35 mm
C: 25 mm
Kugelfeder Ø 10 mm innen

Befestigungsplättchen doppelt gewinkelt

A 55 mm
B 48 mm
C 10 mm

E3801310
Mit Gewinde

E3801311
Mit Kugelfeder

Befestigungsplatte 90° gewinkelt

E3801316
Links
Stift mit Gewinde 8 mm

E3801317
Rechts
Stift mit Gewinde 8 mm

E3801318
Links
mit Kugel

E3801319
Rechts
mit Kugel

Gabelbasis "De-Lux"

8mm

Halterung mit Zapfen "De-Lux"

8mm
