Spinnakerbaum

Wir bieten Ihnen die Möglichkeit, einen für Sie individuell gebauten Spibaum zu bestellen. Diese sind in bester Qualität aus hochfestem, silber eloxiertem Alu-Rohr und geschmiedeten Endbeschlägen gefertigt.

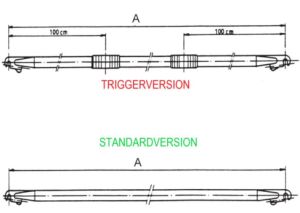

Wählen können Sie zwischen der neuentwickelten Version, bei der durch innenlaufende Drahtseil-verbindungen über die Schiebehülse ein Ausreißen bzw. Einpieken gesteuert werden kann. Unkontrollierte Manöver gehören dadurch der Vergangenheit an. Auch das altbewährte Standardsystem mit den Endbeschlägen ohne Schiebehülsen steht zur Wahl. Beim Modell mit Tülle läßt sich durch die Schiebehülse nur der Spibeschlag bedienen. Mittels der rot eloxierten Schiebehülsen mit Griffmulden, die in beide Richtungen verschiebbar sind, kann entweder der eine oder andere Endbeschlag (nicht Tülle) geöffnet bzw. geschlossen werden. Eine innenlaufende, speziell von Pfeiffer entwickelte Mechanik verbindet Schiebehülsen mit dem bzw. den Endbeschlägen und gewährleistet Ihnen eine einwandfreie Funktion, ohne dass durch außenlaufende Ausreißlinien unkontrolliertes Öffnen beim Segeln mehr vorkommt. Harte Tests bei Touren- und Regattaseglern bestätigen diesesseit Jahren bewährte Pfeiffer-Marine-System.

Achtung: A ist nicht die Spibaumlänge.
A = von Bolzenlochmitte bis Bolzenlochmitte.
Bitte geben Sie bei Bestellung das gewünschte A-Maß an.

F7667001
Rohrdurchmesser 70 x 3 mm
Spi- Beschläge + Schiebehülsen (Trigger Version)
A: max. 4,80 m

F7667101
Rohrdurchmesser 70 x 3 mm
Spi- Beschläge + Schiebehülsen (Trigger Version)
A: max. 6,30 m

F7677001
Rohrdurchmesser 70 x 3 mm
Standard ohne Schiebehülsen
A: max. 4,80 m

F7677101
Rohrdurchmesser 70 x 3 mm
Standard ohne Schiebehülsen
A: max. 6,30 m

F7667501
Rohrdurchmesser 70 x 3 mm
1 Spi- Beschlag, 1 Tülle mit Schiebehülsen
A: max. 4,00 m

F7667601
Rohrdurchmesser 70 x 3 mm
1 Spi- Beschlag, 1 Tülle mit Schiebehülsen
A: max. 6,00 m

F7677501
Rohrdurchmesser 70 x 3 mm
1 Spi- Beschlag, 1 Tülle ohne Schiebehülsen
A: max. 4,00 m

F7677601
Rohrdurchmesser 70 x 3 mm
1 Spi- Beschlag, 1 Tülle ohne Schiebehülsen
A: max. 6,00 m

F7666001
Rohrdurchmesser 60 x 3 mm
Spi- Beschläge + Schiebehülsen (Trigger Version)
A: max. 3,80 m

F7666101
Rohrdurchmesser 60 x 3 mm
Spi- Beschläge + Schiebehülsen (Trigger Version)
A: max. 4,80 m

F7666201
Rohrdurchmesser 60 x 3 mm
Spi- Beschläge + Schiebehülsen (Trigger Version)
A: max. 6,30 m

F7676001
Rohdurchmesser 60 x 3 mm
Standard ohne Schiebehülsen
A: max. 3,80 m

F7676101
Rohdurchmesser 60 x 3 mm
Standard ohne Schiebehülsen
A: max. 4,80 m

F7676201
Rohdurchmesser 60 x 3 mm
Standard ohne Schiebehülsen
A: max. 6,30 m

F7666501
Rohrdurchmesser 60 x 3 mm
1 Spi-Beschlag, 1 Tülle, mit Schiebehülsen
A: max. 3,00 m

F7666601
Rohrdurchmesser 60 x 3 mm
1 Spi-Beschlag, 1 Tülle, mit Schiebehülsen
A: max. 4,00 m

F7666701
Rohrdurchmesser 60 x 3 mm
1 Spi-Beschlag, 1 Tülle, mit Schiebehülsen
A: max. 6,00 m

F7676501
Rohrdurchmesser 60 x 3 mm
1 Spi-Beschlag, 1 Tülle, ohne Schiebehülsen
A: max. 3,00 m

F7676601
Rohrdurchmesser 60 x 3 mm
1 Spi-Beschlag, 1 Tülle, ohne Schiebehülsen
A: max. 4,00 m

F7676701
Rohrdurchmesser 60 x 3 mm
1 Spi-Beschlag, 1 Tülle, ohne Schiebehülsen
A: max. 6,00 m

F7665001
Rohdurchmesser 50 x 2,5 mm
Spi-Beschlägen + Schiebehülsen (Trigger Version)
A: max. 3,12 m

F7665101
Rohdurchmesser 50 x 2,5 mm
Spi-Beschlägen + Schiebehülsen (Trigger Version)
A: max. 6,12 m

F7675001
Rohrdurchmesser 50 x 2,5 mm
Standard ohen Schiebehülsen
A: max. 3,12 m

F7675101
Rohrdurchmesser 50 x 2,5 mm
Standard ohen Schiebehülsen
A: max. 6,12 m

F7664001
Rohrdurchmesser 30 x 1,5 mm
Spi-Beschlägen + Schiebehülsen
(Trigger Version)
A: max. 2,00 m

F7664101
Rohrdurchmesser 30 x 1,5 mm
Spi-Beschlägen + Schiebehülsen
(Trigger Version)
A: max. 4,00 m

F7674001
Rohrdurchmesser 30 x 1,5 mm
Standard ohne Schiebehülsen
A: max. 2,00 m

F7674101
Rohrdurchmesser 30 x 1,5 mm
Standard ohne Schiebehülsen
A: max. 4,00 m

F7672001
Rohdurchmesser 25 x 2mm
Standard ohne Schiebehülsen
A: max. 2,00 m

F7672101
Rohdurchmesser 25 x 2mm
Standard ohne Schiebehülsen
A: max. 4,00 m

Spinnakerbaum - Teleskopisch

Geeignet als Ausbaumer für Genua, Booster, Blister, etc. (nicht für Spinnaker).
Arretierung alle 25cm.
Griffmutterarretierung.
aus hochfestem Alurohr, silbern eloxiert
mit geschmiedeten Endbeschlägen

Rohr Ø 30/25mm
für Boote bis 6,5m

M67613000
 verstellbar: 135cm bis 250cm
Gewicht: 1,1kg

M67613350
 verstellbar: 180cm bis 350cm
Gewicht: 1,5kg

Spinnakerbaum - Teleskopisch

Geeignet als Ausbaumer für Genua, Booster, Blister, etc. (nicht für Spinnaker).
Arretierung alle 25cm.
Arretierung durch Federbolzen.
aus hochfestem Alurohr, silbern eloxiert
mit geschmiedeten Endbeschlägen

M67614040
verstellbar: 200cm bis 380cm
Rohr Ø 40/34mm
Gewicht: 2,4kg
für Boote bis 8m

M67614050
verstellbar: 250cm bis 450cm
Rohr Ø 50/40mm
Gewicht: 4,4kg
für Boote bis 9m

Seldén Spinnakerbaum aus Aluminium und Carbon für Regatta und Fahrtensegler

Mit leichten Endbeschlägen in der Materialkombination glasfaserverstärker Kunststoff und nicht rostendem Stahl.
Schutzleisten und Bügel für Toppnant/Niederholer sind im Lieferumfang enthalten. Nur zu verwenden mit passenden mastseitigen Beschlägen von Seldén.

G903803854
Profil Bausatz 38mm
Länge: 3.120mm
Rohrlänge: 3.000mm
Für Offene Kielboote

G904804854
Profil Bausatz 48mm
Länge: 3.220mm
Rohrlänge: 3.000mm
Für IF,Etap 26l, Frienship28

G906006054
Profil Bausatz 60mm
Länge: 3.760mm
Rohrlänge: 3.500mm
Für Hanse 291, Bavaria 29/30

G907207257
Profil Bausatz 72mm
Länge: 4.280mm
Rohrlänge: 4.000mm
Für Bavaria 36, Comfortina 38

G908408457
Profil Bausatz 84mm
Länge: 4.830mm
Rohrlänge: 4.500mm
Für HR36, Comfortina 38

Seldén Teleskopbaum aus Aluminium

Geeignet zur Verwendung als Spinnakerbaum und Ausbaumer für die Genua.
Verstellung in drei Längen mit soliden Arretierungsknöpfen.

G906006058
Profil: 60/48mm
Staulänge: 2.560mm
Längen: 3000/3600/4500
Yacht max. 3,6t

G907207261
Profil: 72/60mm
Staulänge: 2.950mm
Längen: 3500/4200/5250
Yacht max. 6,3t

G908408460
Profil: 84/72mm
Staulänge: 3.3400mm
Längen: 4000/4800/6000
Yacht max. 9,0t

Seldén Spinnakerbaum mit Aluminiumprofil fertig montiert

Mit leichten Endbeschlägen Typ A in Materialkombination glasfaserverstärkter Kunststoff und nicht rostendem Stahl. Schutzleisten und Bügel feritg Montiert.
Ausführung: montiert,

G903803899V
38mm A
Länge/POA max: 3.120mm

G904804899V
48mm A
Länge/POA max: 3.220mm

G906006099V
60mm A
Länge/POA max: 3.760mm.

G907207299V
72mm A
Länge/POA max: 4.280mm

G908408499V
84mm A
Länge/POA max: 4.720mm

G909609699V
96mm A
Länge/POA max: 6.260mm

Seldén Spinnakerbaum für größere Yachten mit Aluminiumprofi, fertig montiert

Mit Aluminium-Endbeschlägen, Schutzleisten, eingebauter Zugleine zum Öffnen des Aussenbeschlages. Rückhol-Gummileine für Toppnant, Beschlag für Toppnant.

Typ A: Lieferung einschließlich Zugleine für Endbeschläge.
Typ B: Trichter-Innenbeschlag, eingebauter Zugleine zum Öffnen des Außenbeschlages. Rückhol-Gummileine für Toppnant, Beschlag für Toppnant.

GSE07207267
72mm
Innen Typ B, Außen Typ A
Länge/POA max: 5.245mm

GSE08408467
84mm
Innen Typ B, Außen Typ A
Länge/POA max: 5.285mm

GSE09609667
96mm
Innen + Außen Typ B
Länge/POA max: 6.500mm

GSE09909967
99mm
Innen + Außen Typ B
Länge/POA max: 6.500mm

Seldén Racing Spinnakerbaum-Bausätze aus Carbon

Black is beautiful. Die Bäume müssen nicht extra lackiert werden, da die Außenlage des Carbon Profils mit UV-beständigem Material gewickelt wird. Sie sehen besonders gut mit den Kevlar Schutzrohren aus.
Superleichte Spinnakerbäume aus hochwertigem Carbon mit den neuen Endbeschlägen Typ A aus einer Materialkombination von Komposit-Kunststoff und nichtrostendem Stahl.

Typ A: Lieferung einschließlich Zugleine für Endbeschläge.
Typ B: Trichter-Innenbeschlag, eingebauter Zugleine zum Öffnen des Außenbeschlages. Rückhol-Gummileine für Toppnant, Beschlag für Toppnant.

G904704702
Typ A
Profil Außen Ø 47mm
Länge/POA max: 3.180mm

G905905902
Typ A
Profil Außen Ø 59mm
Länge/POA max: 3.720mm
Passendes Schutzrohr:
G953558601

G906106103
Typ A
Profil Außen Ø 61mm
Länge/POA max: 4.220mm
Passendes Schutzrohr:
G953559301

G907707703
Typ A
Profil Außen Ø 77mm
Länge/POA max: 4.780mm
Passendes Schutzrohr:
G953558701

G907707723
Typ B
Profil Außen Ø 77mm
Länge/POA max: 4.855mm
Passendes Schutzrohr:
G953558701

G908808803
Typ A
Profil Außen Ø 88mm
Länge/POA max: 5.430mm

G909009003
Typ A
Profil Außen Ø 90mm
Länge/POA max: 5.430mm

Seldén Hahnepot-Set für Spi-Baum

4mm Dyneema + 2x Edelstahl-Ringe (lose)

Seldén Kevlar Schutzrohr für Seldén Carbonbäume

Seldén Spibaum-Bausatz verjüngt

Spinnakerbäume in verjüngter Ausführung für Kielboote.
Bausatz mit Schutzleisten und Bügel für Toppnant.

Seldén Gennakerbäume

Seldén Gennakerbäume aus Aluminium als Bausatz. Der äußere Beschlag ist montiert, für den inneren Beschlag werden die Nieten mitgeliefert, damit der Baum auf die passende Länge gekürzt werden kann.
Lieferung als Bausätze mit montiertem vorderen Beschlag, Arretierungsbeschlag unmontiert und zwei Decksaugen. Der Führungsring muss, je nach Befestigungsmöglichkeit, extra bestellt werden.
Eine Leine (nicht im Lieferumfang enthalten) für den Gennaker-Hals läuft durch den Gennakerbaum und kann auch sehr leicht komplett abgenommen und z.B. unter Deck verstaut werden.
Gennakerbausatz

G907207270
Aluminium
Profil Außen Ø 72mm
Länge max 2.080mm

G907507570
Aluminium
Profil Außen Ø 75mm
Länge max 2.230mm

G908708770
Aluminium
Profil Außen Ø 87mm
Länge max 2.270mm

G909909970
Aluminium
Profil Außen Ø 99mm
Länge max 3.160mm

G907607670
Carbon
Profil Außen Ø 76mm
Länge max 3.000mm

G908808870
Carbon
Profil Außen Ø 88mm
Länge max 3.000mm

G908908970
Carbon
Profil Außen Ø 89mm
Länge max 3.000mm

Führungsring mit Decksbeschlag

Führungsringe für Seldén Gennakerbäume mit Decksbeschlag.

GSE50878301
72mm

GSE50878302
75/76mm

GSE50878304
87/88/89mm

G950879405
99/100/101mm

Führungsring zum Anschweißen

Führungsringe für Seldén Gennakerbäume zum Anschweißen.

G950875801
72mm

G950875802
75/76mm

G950875804
87/88/89mm

G950875705
99/100/101mm

Montagebeschlag 90° mit Führungsring

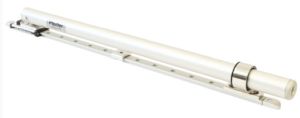

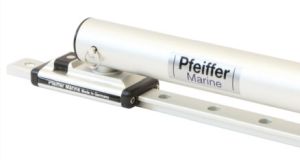

Set - Gennakersystem zur Nachrüstung

Pfeiffer Marine bietet ein komplettes, montagefertiges Gennakerset für Segelboote an. Dieses Set beinhaltet eine Genuaschiene, einen Schlitten mit Aufnahme für das Genakerrohr, ein Genakerrohr mit Trompetenausgang am Ende, einer runden Führungseinheit des Gennakerrohres sowie zwei Endstücken aus Aluminium. Das Genakerrohr hat eine seitliche Öffnung zur Einfädelung der Genakerleine (nicht im Lieferumfang enthalten). Bei Nichtgebrauch kann die Einheit Schlitten und Rohr ausgefädelt werden und beispielsweise in der Backskiste oder im Ankerkasten verstaut werden. Schlitten und Rohr sind durch einen Bolzen verbunden und lassen sich auch einfach trennen.Bei der kleineren Größe für Schiffe bis 7,50 Meter Länge sind dies die Schienengröße 25X4 mm (Länge ca. 80 cm), das Gennakerrohr (40mm Durchmesser) hat eine Rohrlänge von etwa 80 cm. Bei der zweiten Größe für Schiffe bis 10 Meter Länge sind dies die Schienengröße 32X6 mm (Länge ca. 100 cm), das Gennakerrohr hat einen Durchmesser von 60mm und eine Rohrlänge von etwa 100 cm. Das Schienensystem mit dem Schlitten und dem Führungsauge soll schiffsindividuell an Deck geschraubt werden (ggf. ist eine stabile Unterkonstruktion notwendig). Das ausfahrbare Gennakerrohr soll dabei über den Bugbeschlag ausfahrbar positioniert werden. Hierzu soll die Arretierung auf dem Schlitten gelöst werden und bei Erreichen der Idealposition im ausgefahrenen Zustand dieser wieder in einemder Rastlöcher arretiert werden. Im Lieferumfang nicht enthalten sind die Befestigungsschrauben und ggf. Dichtmaterial, dass schiffsindividuell ausgewählt werden muss. Ferner ist im Set nicht die Gennakerleine enthalten, die durch das Rohr geführt wird.

Harken Spinnakerbaum Wagen - Small Boat

Länge: 126 mm
Gewicht: 340 g
Max. Spinnaker Fläche: 85 m²
Max. Arbeitslast: 510 kp

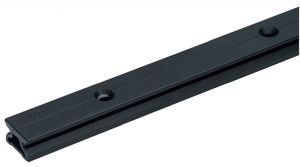

Passende Schiene: HK2720
End-Beschlag: Kolben

Harken Spibaum Schlitten für Forespare Zapfen - Midrange

Max. Spinnaker Fläche: 140 m²
Länge: 132 mm
Gewicht: 635 g
Bolzen Durchmesser: 12,7 mm
Freies Innenmaß (A): 25 mm
Bolzenabstand zur Basis (B):51 mm
Max. Arbeitslast: 1043 kp

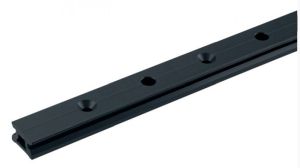

Passende Schiene: HKR27

Harken Spibaum Schlitten für Bell End Zapfen - Midrange

Max. Spinnaker Fläche: 140 m²
Länge: 132 mm
Gewicht: 658 g
Bolzen Durchmesser: 12 mm
Freies Innenmaß (A): 38 mm
Max. Arbeitslast: 1043 kp
Passende Schiene: HKR27

Harken Spibaum Schlitten für Sparcraft Zapfen - Midrange

Max. Spinnaker Fläche: 140 m²
Länge: 132 mm
Gewicht: 680 g
Bolzen Durchmesser: 16 mm
Freies Innenmaß (A): 30 mm
Bolzenabstand zur Basis (B):54 mm
Max. Arbeitslast: 1043 kp
Passende Schiene: HKR27

Harken Spinnakerbaum Wagen mit Ringbeschlag - Midrange

Länge: 151 mm
Gewicht: 658 g
Max. Spinnaker Fläche: 125 m²
Max. Arbeitslast: 953 kp
Passende Schiene: HKR27
End-Beschlag: Kolben

Harken Spibaum Schlitten für Bell End Zapfen - Big Boat

Max. Spinnaker Fläche: 186 m²
Länge: 184 mm
Gewicht: 1315 g
Bolzen Durchmesser: 12 mm
Freies Innenmaß (A): 38 mm
Max. Arbeitslast: 1837 kp
Passende Schiene: HKR32

Harken Spibaum Schlitten für Sparcraft Zapfen - Big Boat

Max. Spinnaker Fläche: 186 m²
Länge: 184 mm
Gewicht: 1338 g
Bolzen Durchmesser: 16 mm
Freies Innenmaß (A): 30 mm
Max. Arbeitslast: 1837 kp
Passende Schiene: HKR32

Harken Spibaum Schlitten für Sparcraft Zapfen - Big Boat

Max. Spinnaker Fläche: 186 m²
Länge: 184 mm
Gewicht: 1293 g
Bolzen Durchmesser: 12,7 mm
Freies Innenmaß (A): 25 mm
Max. Arbeitslast: 1837 kp
Passende Schiene: HKR32

Schotring

Schotring

Rostfreier Edelstahl
Materialstärke 6mm
Sehr stabile Ausführung
A: ca. 93mm
Für Baum: 85mm

Schotring-Verbindungssteg

Aluminium
Seewasserbeständig eloxiert
Silber
Mit eingesetztem M8-Bolzen aus rostfreiem Edelstahl
Mit aufgedrehten Muttern und drei Löchern
L: 300mm

RF 30

Edelstahl AISI 316 / A4
Mast-Ø: 60mm
Ring-Ø: 30mm

RF 602

Edelstahl AISI 316 / A4
Mast-Ø: 60mm
Ring-Ø: 35mm

RF 701

Schlitten 32 mm mit Auge
Für Schiene M67506706

RF 92

Spinnakerschotleithaken mit Aufbauset

Ronstan Genuaschlitten

Für kleine Kielyachten und Sportboote bis ca. 8m
Integrierter Stopper-Hebel und Hundsfott
Extrem leicht, kompakt und äußerst stabil
Passend zu den Serien 40 und 55 Orbit

M67551900
RC72504
Schlitten mit Stopper und Puffer
SWL 500kg
BL 1000kg

M67551901
RC72536
Schlitten mit 40BB Orbitblock
Togglestopper
SWL 325kg
BL 700kg

M67551902
RC72537
Schlitten mit 55BB Orbitblock
Togglestopper
SWL 500kg
BL 1000kg

M67501997
RC72544
T25 Spirutscher
SWL 400kg
BL 800kg

Spi-Endbeschlag

Spinnakerbaumbeschlag
Geschmiedeter Körper aus verchromter Bronze
Pin aus Edelstahl

Für Spinnakerbaum

M67610600
RF 600
Durchmesser 25 mm

M67610601
RF 601
Durchmesser 38 mm

M67610677
RF 677
Durchmesser 32 mm

Spinnakerbaumbeschlag

Aluminium geschmiedet
schwarz eloxiert

M67668025
Für Rohr 25 x 2,0 mm
Rohr-Ø innen: 21 mm
Rohr-Ø außen: 25mm

M67668030
Für Rohr 30 x 1,5 mm
Rohr-Ø innen: 27 mm
Rohr-Ø außen: 30mm

M67668041
Für Rohr 40 x 2,0 mm
Rohr-Ø innen: 36 mm
Rohr-Ø außen: 40mm

Spinnakerbaumbeschlag

Aluminium geschmiedet
schwarz eloxiert
Für Rohr 50 x 2,5 mm
Rohr-Ø innen: 45 mm
Rohr-Ø außen: 50mm

Spinnakerbaumbeschlag

Aluminium geschmiedet
schwarz eloxiert

M67668060
Für Rohr 60 x 3,0 mm
Rohr-Ø innen: 54 mm
Rohr-Ø außen: 60mm

M67668070
Für Rohr 70 x 3,0 mm
Rohr-Ø innen: 64 mm
Rohr-Ø außen: 70mm

Spinnakerbaumbeschlag

Aluminium gegossen
schwarz eloxiert
Mit automatischem Öffner

M67670050
Für Rohr 50 x 2,5 mm
Rohr-Ø innen: 45 mm
Rohr-Ø außen: 50mm

Spinnakerbaumbeschlag

Endstück für Ausbaumer
Aluminium gegossen
schwarz eloxiert
mit automatischem Öffner
Für Rohr 50 x 2,5 mm
Rohr-Ø innen: 45 mm
Rohr-Ø außen: 50mm

Spinnakerbaumbeschlag

Kompakt und sehr praktisch. Aus eloxiertem Aluminium. Farbe: schwarz

Spinnakerbaumbeschlag

aus Eloxal mit Federkolben aus rostfreiem Stahl

Spinnakerbaumhalter

Aus Edelstahl mit Konnektor zur Befestigung an den Relingstützen, Rohr-Ø 25 mm.

Original englischer Spinnakerbaumhalter

aus poliertem, rostfreien Stahl AISI 316
Wenig Gewicht und außerdem funktionell
Für Spinnakerbaumkopf
Höhe 110 mm

E6061573

Auge mit gerader Befestigungsplatte

Auge aus Edelstahl, mit gerader Befestigungsplatte.
Plattengröße 50 x 40 mm
Materialstärke Ring 6 mm
Bohrungen 5 mm

Auge "Sea Sure" zur Befestigung an Masten

"Sea Sure" Auge aus Edelstahl, zur Befestigung an Masten oder Großsegelbaum.
Ausladung 100 mm
Materialstärke Ring 8 mm
Bohrungen 5 mm
Plattengröße 63 x 75 mm

Extra verstärkter Spibaum-Ring

Platte

aus rostfreiem Stahl
zur Befestigung des Spinnakerbaumes mit der Bestellnr. E6013770

Augplatte

aus rostfreiem Stahl

Augplatte zur Mastbefestigung

aus rostfreiem Stahl
Mast-Ø 55/60 mm
Ring-Ø 6 mm
Bohrloch-Ø 5 mm

Augplatte zur Mastbefestigung

aus rostfreiem Stahl
Mast-Ø 70 mm
Ring-Ø 6 mm
Bohrloch-Ø 5 mm

Ringhalterung

Die teilweiße versenkte Ringhalterung ermöglicht das einfache Durchziehen der Leine.

Haken für Spinnakerschot

Haken aus schwarzem Nylon.

Haken für Spinnakerschotführung

aus schwarzem Nylon
