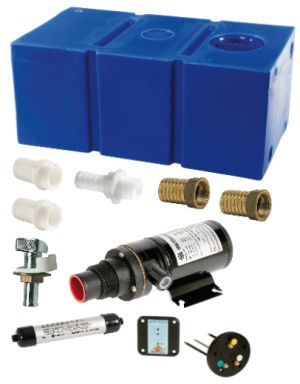

Fäkalientank-Set 1

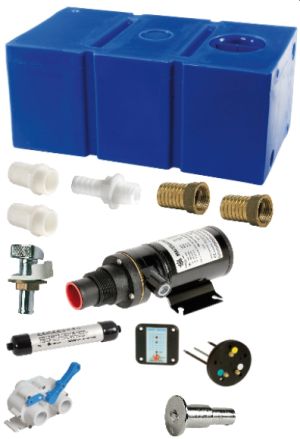

Fäkalientank-Set 2

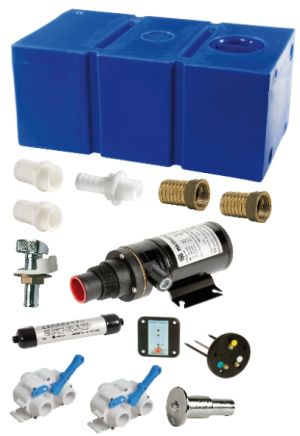

Fäkalientank-Set 3

Von der Toilette wahlweise in Tank oder außenbords abgeleitet und nach dem Tank
wahlweise über Pumpe außenbords oder über Absaugstutzen absaugbar

Das Set 3 besteht aus:

Kunststofftank (mit Inspektionsdeckel/Reinigungsöffnung) inkl. Anschlußstutzen
elektr. 12V-Fäkalienabsaugpumpe/Füllstandsanzeige/Filter inkl. Anschlußstutzen/Tanklüfter
2x Y-Ventil und Absaugstutzen

Borddurchlaß

Messing
Mit Gewinde

E1732185
1 1/2"
A: 77 mm, B: 65 mm, Ø C: 70 mm, Ø D: 44 mm, Ø E: 48 mm

E1732182
3/4"
A: 64 mm, B: 50 mm, Ø C: 48 mm, Ø D: 20 mm, Ø E: 26 mm

Hahn

Mit vollem Durchgang
PN25 Mutter/Mutter
Lange Leisten
Griff aus rostfreiem Edelstahl

E1722806
Für Größe: 1 1/2"
A in mm: 20
B in mm: 90

E1722803
Für Größe: 3/4"
A in mm: 13
B in mm: 56

Schlauchanschluß

Messingguß
Mit Außengewinde

E1719829
1 1/2"
Durchmesser Schlauchanschluß in mm: 40

E1719812
3/4"
Durchmesser Schlauchanschluß in mm: 25

Anschluß aus Messing

T-Version
1 1/2"

Reduzierstücke

Messing
1 1/2" auf 3/4"

Spezialschlauch Sanitärbereich "Premium"

Für Auslass
Weißer, geruchsundurchlässiger PVC
Innenspirale aus Stahl
Sehr flexibel und robust

Preis pro Meter

E1800340
Durchmesser in mm: 38

E1800325
Durchmesser in mm: 25

Schmutzwasserschlauch

Für Entlüftung
Weißer PVC
Stahlspirale als Einlage
Geeignet für Temperaturen zwischen
-5° und +60° C
Durchmesser in mm: 16

Preis pro Meter

WWHOSE16A

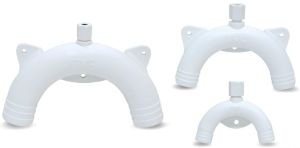

Schwanenhalsbogen

Für unter der Wasserlinie eingebaute Bordtoiletten

L259200
3/4"
Ø: 19 mm

L259201
1 1/2"
Ø: 38 mm

Schwanenhals

So hoch wie möglich (oberhalb der Wasserlinie) installieren,
damit kein Wasser über die Toilette ins Boot laufen kann
Durchmesser 38mm
1 1/2"

Handpumpe für Schmutzwassertanks

Durchmesser Zu-/Ablauf: 1 1/2" (38mm)
Leistung l/min.: 56
Set Ersatzdichtungen: E1526804 (optional)

Elektrisches 3-Wege-Ventil

Weiterentwicklung des vorgenannten, handbetriebenen Ventils E5023400
Ventil kann über On-Off-On-Schalter vom Cockpit oder der Kabine aus betätigt werden
Bei Havarie kann es manuell betätigt werden
Für Rohr-Ø: 38/25mm
Außenmaß: 250x180x200mm
Absorption: 1,5 A bei 12V-Betrieb

Passende Schalttafel ist nicht im Lieferumfang enthalten
(Bitte separat bestellen)

Fäkalientank-Sender mit Anzeige

LED-Anzeige für "3/4-Tank" und "Voll"
mit Test-Knopf
Keine beweglichen Teile
12/24V
Panel: 62 x 62 mm, Einbauloch 48 x 29 x 15 mm
Bohrlöcher auf 48 x 48 mm, Ø 4,5 mm

Aktivkohlefilter "Deodorsan"

Für Luftablass von Schmutzwassertanks
Vermeidet unangenehme Gerüche
Mit gummierten Edelstahlhalterungen für die Wandmontage
Länge in mm: 250
Durchmesser in mm: 50
Schlauchanschluß: 1/2"
Passender Schlauchanschluß: siehe nachfolgender Artikel

Schlauchanschluß für vorgenannten Aktivkohlefilter "Deodorsan"

1/2"
Aus Messingguss mit Innengewinde.
Ø Schlauchanschluß in mm: 15

Tanklüfter

Verchromtes Messing
Mit Microsieb
Spritzsichere Siebausführung
Für Schlauchdurchmesser 16mm

Y-Ventil "Classic"

Material: Nylon
Durchmesser Schlauch in mm: 38
Abmessungen in mm: 140x150x150

Zugehöriges Kabel zur Fernbedienung:
bitte Artikel-Nr. E1745090 /-91 dazubestellen

E1745090
Zugehöriges Push/Pull-Kabel zur Fernbedienung des o.g. Y-Ventils 6 m

E1745091
Zugehöriges Push/Pull-Kabel zur Fernbedienung des o.g. Y-Ventils 10 m

Selbstansaugende Fäkalien-Absaugpumpe

Zum Entleeren von Schmutzwassertanks
Zulauf: 38mm
Ablauf: 25mm
12V
Leistung l/min. bei Förderhöhe 3m: 43
Verbrauch A/Std.: 12
Abmessungen in mm: 240x130x90

E5022012

Absaugstutzen "Waste"

Gerade
Mit Kette
Verchromtes Messing; langes Gewinde
Mit Spezial-Öffnungsmechanismus, der den Gebrauch von Schlüsseln, Münzen etc. überflüssig macht
Der Deckel deckt vollständig die verschraubte Flansch ab
Anschlußdurchmesser in mm: 38

Schmutzwassertank aus Polyethylen

Mit Gewindestutzen auf den beiden Anschlüssen 3/4" und 1 1/2" für Zu- und Ablauf
und zum Luftablassen
Mit Inspektionsdeckel/Reinigungsöffnung

Legende zu den Zeichnungen:
A: 1"
B: 1 1/4"
C: 1 1/2"
D: 3/4"
IS: Inspektion
SDL = Wasserstandanzeiger

E5014250
Maße in mm: 480x400
Höhe in mm: 260
Form: Quader
Inhalt in Liter: 47

E5014251
Maße in mm: 700x400
Höhe in mm: 300
Form: Quader
Inhalt in Liter: 78

E5014252
Maße in mm: 880x500
Höhe in mm: 300
Form: Quader
Inhalt in Liter: 130

E5014255
Maße in mm: 1000x400
Höhe in mm: 600
Form: Quader
Inhalt in Liter: 215

E5014451
Maße in mm: 1000x350
Höhe in mm: 320
Form: fünfeckig
Inhalt in Liter: 86

Fäkalientank

Form: abgeschrägt
Aus besonders dickwandigem netzverstärktem Polyethylen,
das durchdringen unangenehmer Gerüche vermeidet.
Mit Inspektionsdeckel / Reinigungsöffnung

E5014050
50 Liter
Maße in mm: 430x550
Höhe in mm: 290

E5014051
75 Liter
Maße in mm: 430x800
Höhe in mm: 290

E5014052
100 Liter
Maße in mm: 430x1050
Höhe in mm: 290

Fäkalientank

Mit Gewindestützen auf beiden Anschlüssen (3/4" und 1 1/22) für Zu- und Ablauf und zum Luftablassen. Aus besonders starkem Polyethylen, dass das Durchdringen unangenehmer Gerüche vermeidet. Entsprechen ISO 8099.

Fassungsvermögen: 215 l
Grundriss: 1000 x 400 mm
Höhe: 600 mm

E5014255

Fäkalientank

Mit Gewindestützen auf beiden Anschlüssen (3/4" und 1 1/22) für Zu- und Ablauf und zum Luftablassen. Aus besonders starkem Polyethylen, dass das Durchdringen unangenehmer Gerüche vermeidet. Entsprechen ISO 8099.

Fassungsvermögen: 86 l
Grundriss: 1000 x 350 mm
Höhe: 320 mm abgerundet

E5014451

Fäkalientank

Wird mittels Schwerkraft geleert, man benötigt dafür keine Pumpe. Mit Gewindeanschluss 3/4"- 1 1/2" für Zulauf und 1 1/4" für Ablauf. Luftventil + Flansch zur Füllstandanzeige. Entspricht ISO 8099.

Fassungsvermögen: 60 l
Max. Länge für Schwimmer: 60 cm
Abmessungen: 450 x 350 Tiefe x 670 Höhe insgesamt

E5014560

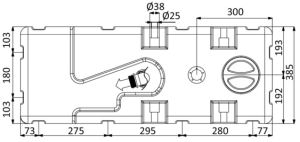

Schmutzwassertank mit integriertem Zerhacker

Schon montiert und installationsbereit. Kompatibel mit allen elektrischen und manuellen Bordtoiletten.

Mit:
- elektrischem Zerhacker
- Gewindeanschlüsse Zulauf 1 1/2" + 3/4"
- Gewindeanschlüsse Luftablass 3/4"
- Gewindeanschlüsse manueller Notablauf 1 1/2"
- Aushölung für Halterungen (Artikelnr. E5219500)
-Ventil, um den Zerhacker im Fall von Wartungsmaßnahmen entnehmen zu können
- 5 Loch-flansch für Füllstandtanzeiger (Anzeiger getrennt bestellen)
- Schutz für Füllstandanzeiger

Entspricht ISO 8099

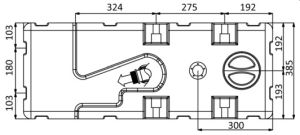

Fäkalientank, horizontale Ausführung

Schon montiert und installationsbereit. Kompatibel mit allen elektrischen und manuellen Bordtoiletten.

Mit:
- elektrischem Zerhacker
- Gewindeanschlüsse Zulauf 1 1/2" + 3/4"
- Gewindeanschlüsse Luftablass 3/4"
- Gewindeanschlüsse manueller Notablauf 1 1/2"
- Aushölung für Halterungen (Artikelnr. E5219500)
-Ventil, um den Zerhacker im Fall von Wartungsmaßnahmen entnehmen zu können
- 5 Loch-flansch für Füllstandtanzeiger (Anzeiger getrennt bestellen)
- Schutz für Füllstandanzeiger

Entspricht ISO 8099

Fäkalientank mit horizontalem Zerhacker und Schlauchanschlüssen

Schon montiert und installationsbereit. Kompatibel mit allen elektrischen und manuellen Bordtoiletten.

Mit:
- elektrischen Zerhacker
- Luftablass Ø 16 mm Schlauchanschluss
- Aussparungen für Halterung (Artikelnr. E5219500)
- Absperrventil, um den Zerhacker bei Wartungsmaßnahmen entfernen zu können
- 5 Loch-flansch für Füllstandanzeiger (Anzeiger getrennt bestellen)
- Schutz für Füllstandanzeiger

Entspricht ISO 8099

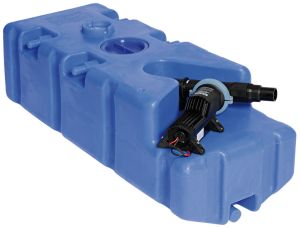

Fäkalientank mit integrierter Fäkalienabsaugpumpe von WHALE

Vormontierter Tank mit Fäkalienabsaugpumpe "Whale Gulper toiler". Die Fäkalienabsaugpumpe von Whale hat keine Laufräder und es besteht keine Gefahr, dass sie sich blockiert bzw. verstopft. Der Tank verfügt schon über Ein-/ und Ausläufe mit Schlauchanschlüssen um Gewindeanschlüsse, die den Geruch frei geben könnten, so weit wie möglich zu vermeiden.

Mit:
- Inspektionsklappe
- vorgestanzte 5 Loch-Flansch für Füllstandanzeiger (getrennt bestellen)
- Einbuchtungen für Befestigungshaken (Artikelnr. E5219500)

Entspricht ISO 8099

Schmutzwassertank mit automatischer Pumpe "Europump Auto"

Ermöglicht die Zentralisierung aller Wasserablaßrohre (Dusche, Waschbecken, Küche, Toilette etc.)
Inspektionsklappe mit Schnappverschluß
Mit entfernbarem Filterkopf
Max. Leistung Liter/min.: 48
Max. Förderhöhe: 3m
Ausgang: 19mm
Eingang: 19/25/29/38mm
Maße (LxBxH): ca. 334x200x112

E1613012
12V / 3A Verbrauch
(Mit Pumpe E1612403 aus unserem Shop)

E1613024
24V / 1,6A Verbrauch
(Mit Pumpe E1612404 aus unserem Shop)

Whale Schmutzwasserschacht mit automatischer Pumpe

Ermöglicht das Umleiten verschiedener Ablässe (Schmutzwasser) und deren Ablass mit nur einer Pumpe,
die von einem im Tank enthaltenen Bereichssensor eingeschaltet wird.
Durchsichtige Kunststoffklappe ermöglicht eine einfache Inspektion (Öffnung ohne Werkzeug)
Besonders großer Metall-Saugfilter
Einfache Montage
Mehrfachanschlüsse für Ein- und Auslauf in verschiedenen Größen
Nur zwei Stromkabel
Auslässe: Ø 19-25mm
Eingänge: Ø 19-25-28-38mm
Maße: ca. 346x217x130mm
Mit Pumpe "Orca 500"
12V
Verbrauch: 1,5A
16 Liter/min.
32 Liter/min. max.
Max. Förderhöhe: 3m

E1611750
