Anzeiger Ruderlage

(3/180 ohm), 12V
Ø Einbau 52mm
Wasserdichtes Gehäuse
Doppelglas kondensationsverhütend
Hintergrundbeleuchtung mit LED von Blatt und Zeiger
Frontring mit verschiedenem Design
Schnappmontage

Instrumente können bündig oder mit hervorstehendem Ring montiert werden (Ring muss separat bestellt werden)
Achtung: Alle Instrumente der Serie View Line benötigen einen Außenring/Blendring (bei bündiger Montage nicht notwendig) und ein 8-poliges Anschlusskabel Tyco-Hirschmann. Diese sind separat zu bestellen.
Kotrollinstrumente mit Ø52 werden vervollständigt durch: Senoren E2117600 / E2717610 und Kabel E2759911

E2749501
Ziffernblattfarbe: weiß

E2759501
Ziffernblattfarbe: schwarz

Sensor für Querruderausschlag

E2717600
Steuerstand: einzeln

E2717610
Steuerstand: doppelt

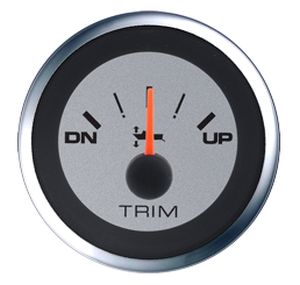

Trimm

Input 84-5 ohm, 12V
Ø Einbau 52mm
Wasserdichtes Gehäuse
Doppelglas kondensationsverhütend
Hintergrundbeleuchtung mit LED von Blatt und Zeiger
Frontring mit verschiedenem Design
Schnappmontage

Instrumente können bündig oder mit hervorstehendem Ring montiert werden (Ring muss separat bestellt werden)
Achtung: Alle Instrumente der Serie View Line benötigen einen Außenring/Blendring (bei bündiger Montage nicht notwendig) und ein 8-poliges Anschlusskabel Tyco-Hirschmann. Diese sind separat zu bestellen.
Kotrollinstrumente mit Ø52 werden vervollständigt durch: Kabel E2759911

E2759601
Ziffernblattfarbe: schwarz

E2749601
Ziffernblattfarbe: weiß

Premier Pro Fog Resistant 12V

Abmessungen:
alle 2" Instrumente: 2,13/2,22" / Bohrloch: 54/55mm
alle 3 " Instrumente: 3,41/3,44 " / Bohrloch: 86/87mm
Stundenzähler: 2,00/2,06 " / Bohrloch: 51/52mm

Lido Pro Fog Resistant 12V

Abmessungen:
alle 2" Instrumente: 2,13/2,22" / Bohrloch: 54/55mm
alle 3 " Instrumente: 3,41/3,44 " / Bohrloch: 86/87mm
Stundenzähler: 2,00/2,06 " / Bohrloch: 51/52mm

Argent Pro Fog Resistant 12V

Abmessungen:
alle 2" Instrumente: 2,13/2,22" / Bohrloch: 54/55mm
alle 3 " Instrumente: 3,41/3,44 " / Bohrloch: 86/87mm
Stundenzähler: 2,00/2,06 " / Bohrloch: 51/52mm

Amega Standard Lens 12V

Abmessungen:
alle 2" Instrumente: 2,13/2,22" / Bohrloch: 54/55mm
alle 3 " Instrumente: 3,41/3,44 " / Bohrloch: 86/87mm
Stundenzähler: 2,00/2,06 " / Bohrloch: 51/52mm

White Domed Standard Lens 12V

Abmessungen:
alle 2" Instrumente: 2,13/2,22" / Bohrloch: 54/55mm
alle 3 " Instrumente: 3,41/3,44 " / Bohrloch: 86/87mm
Stundenzähler: 2,00/2,06 " / Bohrloch: 51/52mm

Ruderstandsanzeiger Teleflex

Der Ruderstandanzeiger hat zwei Komponente: Der Anzeiger und der Geber.
Der Geber wird mit einem Hebel geliefert der am Ruderhebel befestigt wird.
Der Geber ist spritzwasserdicht und ist sehr solide.
Der Anzeiger ist lieferbar für einen oder für zwei Steuerstände.
Die Instrumente sind lieferbar in zwei Ausführungen:
die Lido Pro(beschlägt nicht) und die Premier Pro (beschlägt nicht). Beide Instrumente haben einen Einbaudiameter 54,1 - 54,9 mm und eine deutliche Skalaeinteilung.
nur in 12 V lieferbar.

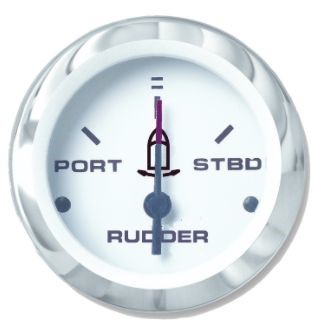

Ruderstandsanzeiger
Lido pro
(beschlägt nicht)

L66271F

Trimmanzeige

Für den Anschluss an den Trimmsensor eines Z-Antriebes oder Trimmklappen. Geeignet für Sensoren mit einem Widerstandswert zwischen 10 Ohm und 180 Ohm. 10 Ohm = Trimm nach unten. 180 Ohm = Trimm nach oben. Ein Anschlusskabel ist gesondert lieferbar.
Multivolt: 12V und 24V
Außendurchmesser: 63mm
Geliefert mit schwarzer und verchromter Blende.

TRIMWR
Verbindungskabel

Ruderstandsanzeiger

Die Ablesegeräte sind mit Skalenbeleuchtung versehen und sowohl für 12 als auch für 24 V geeignet. Die Ablesegeräte werden komplett mit 15 m Anschlusskabel geliefert.
Lochmaß Ø 107 mm.
Geliefert mit schwarzer und verchromter Blende.

Ruderstandsanzeiger

Die Ablesegeräte sind mit Skalenbeleuchtung versehen und sowohl für 12 als auch für 24 V geeignet.
Die Ablesegeräte werden komplett mit 15 m Anschlusskabel geliefert.
Lochmaß Ø 52 mm
Aussenmaß: Ø 63 mm
Geliefert mit schwarzer und verchromter Blende.

Ruderlagengeber Typ RFU1718

Der Typ RFU1718 Geber ist für die Anzeigen RPI1800 und RPI1810 erforderlich und müssen seperat bestellt werden.
Auch geeignet für das ältere Anzeigemodel RPI1700.

RFU1718

Ruderanzeige ROD 5

Anzeigebereich 0-190 Ohm
12/24V, Instrument Ø 58mm, Einbaumaß Ø 52mm.
schwarz

M21352060

Ruderanzeige ROD 5

Anzeigebereich 0-190 Ohm
12/24V, Instrument Ø 58mm, Einbaumaß Ø 52mm.
weiß

M21352061

Ruderanzeige für ROD 5-Geber

Durch das große Instrumentenmaß von 96mm Durchmesser besonders gut ablesbar.
12/24V; 0-190Ohm; Einbaumaß: 85mm
Farbe: schwarz

Geber für Ruderanzeige ROD 5

Für Einzel- und Doppelinstallation
2 x 0-190Ohm

Motor Trim Anzeige

Zum Bestimmen der richtigen Trimmposition
12/24V; Instrumentendurchmesser: 58mm
Einbaumaß: 52mm
schwarz

M21352036

Motor Trim Anzeige

Zum Bestimmen der richtigen Trimmposition
12/24V; Instrumentendurchmesser: 58mm
Einbaumaß: 52mm
weiß

M21352037

Ruderstandanzeiger

Ruderstandanzeiger ( beschlägt nicht)

Achtung: bei 24V-Bordnetz brauchen Sie für den Anzeiger einen Voltreduzierer und muss eine 24V-Birne montiert werden.

Trimanzeigen

Signal: 0-190 Ω
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Anzeigeinstrumente Ruderausschlag

Signal: 0-190 Ω
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Sensoren für Instrumente

Sensor Querruderausschlag 0-190 Ω. Wird mit E2732017 / E2732117 / E2732217 sowie VDO-Instrumenten kombiniert.

Guardian Power Trim

Zur Kombination mit Original-Motorgebern von Mercury.

12V
Ø: 59 mm
Loch (hole): Ø 52 mm
P/D: 45 mm

E2743901
Anzeige: schwarz
Blende: schwarz

E2753901
Anzeige: weiß
Blende: weiß

Matrix-Anzeigen für NMEA2000® und Mercury SmartCraft Motoren

Weiße Skala auf schwarzem Ziffernblatt.
Zeiger von innen beleuchtet für ausgezeichnete Ablesbarkeit.
Die Geschwindigkeit und Tachometer sind mit einem LCD-Display ausgestattet.
Der 3"-Drehzahlmesser muss direkt mit dem SmartCraft canbus verbunden werden.
Die anderen Geräte werden auf dem Tacho montiert.

Schwarz mit NIRO Rand

Achtung: Verbindungsanschlüsse sind nicht im Lieferumfang enthalten.

L781032SDFE
Trimmanzeiger, 2"
