Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|

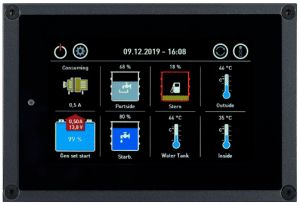

Philippi PSL
P-BUS System Monitor zur Anzeige, Steuerung und Überwachung aller Daten.
5“ Vollfarb- TFT-Grafikdisplay mit Touchscreen.
Ein M12-T-Kabel und die beiden P-BUS
Terminatoren (Abschlusswiderstände) sind im Lieferumfang enthalten. |
071002250 |
Preis auf Anfrage |
|

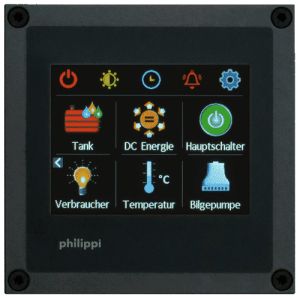

Philippi PSM 2
System Monitor zur Anzeige und Steuerung aller Funktionen. Anschliessbar an den PBUS. Vollfarb- TFT-Grafikdisplay mit Touchscreen und einstellbarer Helligkeit der Displaybeleuchtung.
- Anschluss an den PBUS über M12 - Stecker (DeviceNet/NMEA2000).
- Im Lieferumfang sind zwei Abschlusswiderstände M12 und ein M12 T-Adapterkabel enthalten.
Betriebsspannung: 8 - 32 V
Stromaufnahme: max. 110 mA, Stand-by: 5 mA/12V
Abmessungen: L 105 x B 105 x H 35 mm
Einbauausschnitt: 88 x 88 mm
|
071002235 |
Preis auf Anfrage |
|
Philippi STC 3
Zur Hauptschaltersteuerung unabhängig vom System Monitor PSM empfiehlt sich die Installation des Steuerpaneels STC3.
Das Paneel ist bestückt mit 3 Drucktastern und Ringbeleuchtung.
Abmessungen: 105x52,5x70mm |
071000103 |
Preis auf Anfrage |
|

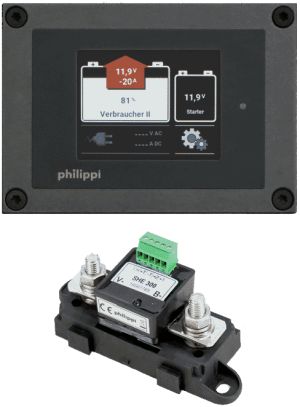

Batteriemonitor Incl. SHE300
Der Batterie Monitor BLS ist eine kompakte Batterieüberwachung für Batterieanlagen bestehend aus einer 12 V Starter-Batterie und einer oder mehreren parallel geschalteten 12 V Verbraucher-Batterie(n).
Der 2,4“ TFT Touch-Bildschirm zeigt auf einen Blick alle wichtigen Daten der gesamten Batterieanlage ohne dass eine Taste bedient werden muss.
Der eingebaute Helligkeitssensor dimmt automatisch bei Dunkelheit den Bildschirm und spart dabei wertvolle Energie.
Abmessungen: B 105 x H 75 x T 40 mm
Einbauschnitt: 87 x 65 mm |
071003210 |
Preis auf Anfrage |
|

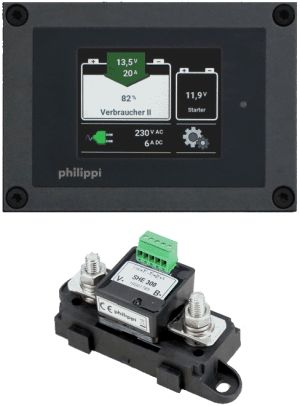

Batteriemonitor NCL. SHE300+ACE-LIN
Der Batterie Monitor BLS ist eine kompakte Batterieüberwachung fürBatterieanlagen bestehend aus einer 12 V Starter-Batterie und einer oder mehreren parallel geschalteten 12 V Verbraucher-Batterie(n).
Der 2,4“ TFT Touch-Bildschirm zeigt auf einen Blick alle wichtigen Daten der gesamten Batterieanlage ohne dass eine Taste bedient werden muss.
Der eingebaute Helligkeitssensor dimmt automatisch bei Dunkelheit den Bildschirm und spart dabei wertvolle Energie.
Das BLS-Set Plus erweitert durch den durch Anschluss eines Ladegerätes der Serie ACE den Batterie-Monitor BLS zu einem vollwertigen Batterie-Lade-Management-System.
Der Shunt SHE 300 und das Interface ACE-LIN sind im Lieferumfang des BLS-Set Plus enthalten!
Abmessungen: B 105 x H 75 x T 40 mm
Einbauschnitt: 87 x 65 mm |
071003220 |
Preis auf Anfrage |
|

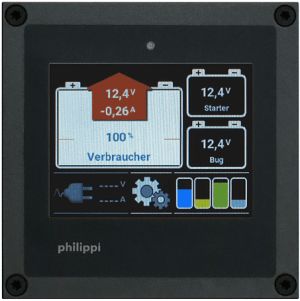

Philippi BTM Batterie- und Tankmonitor
Der kombinierte digitale Batterie- und Tank-Monitor BTM ist der Nachfolger der bekannten und erfolgreichen Batterie-Monitor-Serien BCM und Tank-Monitore Serie TCM.
Sein 3,5-Zoll-Farb-Touchscreen-Grafikdisplay gibt einen Überblick über den Zustand des Batteriesystems und das Niveau von bis zu vier Tanks und zeigt den Status des Ladegerätes ACE während des Betriebs an.
Er ermöglicht den Anschluss eines Batterie-Shunts SHE 300 zur Batterieüberwachung, den direkten Anschluss von 4 Tanksensoren und den Anschluss eines Automatikladers ACE über das Interface ACE-LIN.
Geeignet für alle Batterietypen wie Säure, GEL, AGM und LiFePO4.
Batteriespannung: 8-32V
Stromaufnahme: max. 70 mA @ 12V, Stand-by: 6 mA
Abmessungen: B 105 x H 105 x T 35 mm
Einbauausschnitt: 85 x 85 mm
Aktuelle Software: Batterie-Tank Monitor BTM |
071004000 |
Preis auf Anfrage |
|
Philippi TCS Tankmonitor
Der Tank Monitor TCS ist eine kompakte Tanküberwachung für Yachten und Fahrzeuge mit bis zu 3 Tanks. Parallel dazu können zwei Batteriegruppen spannungsüberwacht werden. Der 2,4“ TFT Touch-Bildschirm zeigt auf einen Blick die Tankfüllstande und die Spannungen der Batterien ohne dass eine Taste bedient werden muss. Der eingebaute Helligkeitssensor dimmt automatisch bei Dunkelheit den Bildschirm und spart dabei wertvolle Energie.
Es können alle bekannten philippi Tanksensoren wie TGT/ TGW, UTV, TDS/TDW angeschlossen werden, auch bereits vorhandene Tanksensoren von Fremdherstellern mit den Signalen 10-180O / 240-33O / 0-5 V / 4-20 mA sind möglich. Jeder Tank kann individuell konfiguriert werden, auch die Anpassung an nicht-lineare Tankgeometrien ist möglich. Zur Überwachung können individuelle Minimal- oder Maximal-Alarmschwellen pro Tank definiert werden.
Display: 2.4" TFT-Farb-Touchscreen-Grafikdisplay mit Helligkeitssensor
Anzeige: Tanks 1-3, einstellbar / 2 Batterienspannungen
Geeignet für Tankgeber: Drucksonde / Schwimmergeber / Ultraschall
Relaisausgang: nein
Nennspannung: 12 / 24 V
Stromaufnahme: max. 50 mA @ 12V, Stand-by: 6 mA
Abmessungen: B 105 x H 75 x T 28 mm
Einbauausschnitt: B 87 x H 65 mm |
071003040 |
Preis auf Anfrage |
|
Philippi BCM 1G 12V Batteriemonitor
Mit dem BCM 1 G-12 bzw. G-24 kann mittels im Gerät integrierter potentialfreier Schaltkontakte ein Generator o. ä. gesteuert werden, um die Einsatzbereitschaft der Batterieanlage zu gewährleisten.
Der Einschaltpunkt und der Ausschaltpunkt sind in Abhängigkeit der Batteriekapazität frei wählbar.
Wird der Batteriezustand als leer erkannt bevor die eingestellte Schwelle erreicht wurde, wird der Generator ebenfalls aktiviert.
Mittels der integrierten Uhr kann der Einsatzzeitraum des Generators definiert werden, um z.B. den Generatorstart bei Nacht zu verhindern.
Ein Steuereingang (12V) steht zusätzlich zur Freigabe des Generatorstarts zur Verfügung, um z.B. bei vorhandenem Landanschluss den Generatorstart zu verhindern.
Es können Generatoren mit Automatikstart (Schaltfunktion EIN/AUS) sowie Generatoren mit Start/Stop-Tasten (Schaltimpulse für Start und Stop) angesteuert werden.
Die beiden potentialfreien Relaiskontakte werden auf der Geräterückseite über steckbare Sicherungen abgesichert.
Lieferung inclusive konfektioniertem Verbindungskabel zum aktiven Shunt SHA, Länge 5 m.
Abmessungen: L 105 x B 105 x T 70 mm
Einbauausschnitt: 88 x 88 mm |
070001112 |
Preis auf Anfrage |
|
Philippi ACM 3
AC-Monitor zur Überwachung des Wechselspannungs-Systems. Einbaugerät. Lieferung inkl. Verbindungskabel zum Messwandler ACW, Länge 5m. Messwandler ACW 3/65 bitte separat bestellen.
Abmessungen: B 105 x H 105 x T 40 mm |
070002330 |
Preis auf Anfrage |
|
Philippi Temperaturinterface TPC 4
Es können wichtige Temperaturwerte erfasst werden.
Pro Temperaturinterface können 4 Temperaturfühler Temp-HT oder Temp-BT angeschlossen werden.
Bis zu 4 TPC 4 können an den P-BUS angeschlossen werden.
Für jeden Temperatursensor können individuelle Grenzwerte eingestellt werden, die eine Alarmmeldung erzeugen, sobald die Grenzwerte unter- bzw. überschritten werden.
Anschluss der Temperatursensoren erfolgt über steckbare Schraubklemmen.
Lieferung inkl. M12-T-Kabel.
Die Temperaturfühler Temp-HT oder Temp-BT bitte separat bestellen (siehe nachfolgende Artikel)
Versorgungsspannung: DC 8-32V
Stromaufnahme: 8 mA
Abmessungen (LxBxH): ca. 107x85x40mm |
071000104 |
Preis auf Anfrage |
|
Philippi CBN
Um die Batterie-, tank- und weitere P-BUS-Daten des PSM-Monitors auf Kartenplottern und NMEA2000® kompatiblen Geräten ausgeben zu können, ist eine nMEA 2000® Bridge notwendig, die die Daten entsprechend konvertiert.
Folgende PGN werden unterstützt:
PGN 127501 Switch bank status
PGN 127505 Fluid Level
PGN 127506 DC Status
PGN 127508 Battery Status
PGN 127744 AC Power Phase A
PGN 127747 AC Voltage Phase A
PGN 127750 Converter Status
Bitte prüfen Sie welche PGNs von Ihrem Plotter aktuell dargestellt werden können, da dies vom Hersteller und Softwarestand abhängt.
Abmessungen (LxBxH): ca. 107x85x40mm |
071000020 |
Preis auf Anfrage |
|
Philippi Xcom CAN
Um die Daten der Xtender-Kombiwechselrichter darstellen und die Konfigurations-Einstellungen vom PSM aus vornehmen zu können wird die Xcom CAN Bridge benötigt.
Die Stromversorgung erfolgt über das Xtender-Netzwerk
Abmessungen (LxBxH): ca. 113x76x25mm |
700069042 |
Preis auf Anfrage |
|
Philippi CMB
Um die Daten der Kombiwechselrichter und Lithium-Batterien von Mastervolt am PSM anzuzeigen und die Einstellungen vornehmen zu können wird die CMB Bridge benötigt.
Die Stromversorgung erfolgt über das Masterbus-Netzwerk.
Abmessungen (HxBxT): ca. 66x78x32mm |
071000030 |
Preis auf Anfrage |
|
Philippi ACW 45-1
1 phasen Messwandler zur Direktmessung ohne Wandler, max. 45A.
Abmessunen B23 x H 90 x T 67 mm
|
070002401 |
Preis auf Anfrage |
|
Philippi ACW 65-3
AC-Messwandler für AC-Monitor ACM 1, 1-3 Phasen zur Direktmessung bis 65 A
Abmessungen: L 71 x H 90 x B 64,5 mm |
070002403 |
Preis auf Anfrage |
|
Philippi Gehäuse ACW (4 TE)
Gehäuse für Messwandler ACW und 3 Relais
Abmessungen (LxBxH): ca. 200x120x110mm |
019900011 |
Preis auf Anfrage |
|
Philippi Gehäuse ACW + 3 (6 TE)
Automatengehäuse, 8 Einheiten u. transparentem Klappdeckel für Messwandler ACW + Relais
Abmessungen: L 200 x B 195 x H 110mm |
019900009 |
Preis auf Anfrage |
|
Philippi Bistabiles Hochstromrelais FBR 265
Der fernsteuerbare Batteriehauptschalter FBR 265 ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung von DC-Bordnetz oder einzelnen Verbrauchern in 12V und 24V Bordnetzen von jeder beliebigen Stelle.
Durch Anschluss des Fernbedienpanels FAR oder des Steuerschalters RCS lässt sich der FBR bedienen und Sie erhalten über die Kontroll-LED eine Rückmeldung über den Schaltzustand.
Die am Relais integrierte manuelle Notbetätigung (rote und gelbe Taste) ermöglicht das Ein- und Ausschalten per Tastendruck im Fehlerfall.
Abmessungen: L 111 x B 90 x H 60 mm
260A |
083022650 |
Preis auf Anfrage |
|
Philippi Bistabiles Hochstromrelais FBR 500 / 12V
Bistabiles Hauptschalterrelais mit manueller Betätigung, Schutzart IP66 Lieferung mit Steuerschalter.
Passende Montageplatte für Steuerschalter: Panel 711-4L, Art.Nr. 0 2990 7111 (bitte extra bestellen).
Technische Daten:
Nennspannung: 12 V bzw. 24 V
Dauerstrom geleitet 500 A @ 20°C, 95 mm²
Überlast / Spitzenstrom: 2500A / 5s
Stromaufnahme: 0mA
Anschlussterminals: M10
Abmessungen: B 139 x H 95 x T 53 mm
500A |
700107700 |
Preis auf Anfrage |
|
Philippi Bestabiles Hochstromrelais FBR 500 / 24V
Bistabiles Hauptschalterrelais mit manueller Betätigung, Schutzart IP66 Lieferung mit Steuerschalter.
Passende Montageplatte für Steuerschalter: Panel 711-4L, Art.Nr. 0 2990 7111 (bitte extra bestellen).
Technische Daten:
Nennspannung: 12 V bzw. 24 V
Dauerstrom geleitet: 500 A @ 20°C, 95 mm²
Überlast / Spitzenstrom: 2500A / 5s
Stromaufnahme: 0mA
Anschlussterminals: M10
Abmessungen: B 139 x H 95 x T 53 mm
500A |
700107702 |
Preis auf Anfrage |
|
TR 70
KFZ-Relais für allgemeine Anwendung oder als Batterie-Trennrelais für kleine Batterieanlagen.
Spule: 1,8 W
Schaltstrom: 50 (70) A bzw. 40 A bei REL 4012 V
Anschluss Flachstecker: 9,6 mm / 6,3 mm
Abmessungen:
B 32 x L 29 x H 59 mm |
080007012
REL 40-12V |
Preis auf Anfrage |
080007024
REL 70-12V |
Preis auf Anfrage |
059992012
REL 70-24V |
Preis auf Anfrage |
Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|
Philippi M12 T-Stück für P-BUS
M12 (NMEA2000) T-Stück. |
504111149 |
Preis auf Anfrage |
|
Philippi M12 T-Kabel für P-BUS
M12- (NMEA2000) - RJ45, T-Adapter mit PBUS-Stecker Länge 20 cm
M12- (NMEA2000) - T-Adapter Anschlusskabel mit Winkeldose, 20 cm. |
504111159 |
Preis auf Anfrage |
|
Philippi M12 Terminator für P-BUS
M12- (NMEA2000)- Stecker mit Abschlusswiderstand |
504111151
male |
Preis auf Anfrage |
504111156
female |
Preis auf Anfrage |
|
Philippi M12 Kabel für P-BUS |
504111158
0,5m |
Preis auf Anfrage |
504111152
1m |
Preis auf Anfrage |
504111153
2m |
Preis auf Anfrage |
504111154
5m |
Preis auf Anfrage |
504111157
10m |
Preis auf Anfrage |
|
Philippi SHA 2 Kabel 10m
Längerer Kabelsatz für die Verbindung von Batterie-Monitor BCM 1 bzw. 2 und Shunt(s) SHA, falls der Standard-Kabelsatz nicht ausreicht. |
070001092 |
Preis auf Anfrage |
|
Philippi Temp-BT
Temperatursensor für Temperaturmonitor TPM 5 und TPC 4.
NTC-Messfühler in Kunststoffgehäuse eingegossen.
Einsetzbar für Messungen von Wasser- und Lufttemperaturen von -30C bis +70°C.
Kabellänge 2,8m |
059003000 |
Preis auf Anfrage |
|
Philippi Temp-HT
Temperatursensor für Temperaturmonitor TMP 5 und TPC 4.
NTC-Messfühler in Messing-Kabelschuh eingekapselt.
Loch-Ø: 4mm
Kabellänge: ca. 32cm
Einsetzbar zur Messung von Temperaturen von +30°C bis +250°C. |
059003300 |
Preis auf Anfrage |
|
Philippi ASH 1- 1A
Sicherungshalter für Flachsicherung zur einzel Absicherung von Messleitung. Inklisive Flachicherung 1A, Anschluss über Flachstecker 6,3mm |
600303411 |
Preis auf Anfrage |
|
SHC 312
Aktiver Meßshunt zum direkten Anschluss an den PBUS. Präzise Erfassung von Strom, Spannung der angeschlossenen Batterie. Anschlussklemme für zweite Batteriespannung (Starter-Batterie) und Temperatursensor Temp-AL.
Technische Daten:
Strombelastbarkeit 300 A, 600 A 1 min, 1500 A 0,5 s
Nennspannungen 12 V , 24 V, 36 V, 48 V
Stromaufnahme 6 mA, Stand-by 2 mA @ 12V
Betriebsspannung 8 - 60 V
Meßbereich 10 mA - 1500 A
Abmessungen L 118 x B 40 x H 52 mm |
071000305 |
Preis auf Anfrage |
|
SHC 612
Aktiver Meßshunt zum direkten Anschluss an den PBUS. Präzise Erfassung von Strom, Spannung der angeschlossenen Batterie. Anschlussklemme für zweite Batteriespannung (Starter-Batterie) und Temperatursensor Temp-AL.
Strombelastbarkeit 600 A, 800 A 5 min, 2500 A 5 s
Nennspannungen 12 V , 24 V, 36 V, 48 V
Stromaufnahme 6 mA, Stand-by 2 mA @ 12V
Betriebsspannung 8 - 60 V
Meßbereich 10 mA - 2500 A
Abmessungen L 185 x B 44 x H 68 mm |
071000612 |
Preis auf Anfrage |
|
SAS 4
Massesammelschiene Type SAS 4 für SHA 610
Abmessungen: L140 x B 30 x H 30 mm
Anschlüsse: M12, 2x M10, M8 |
080009014 |
Preis auf Anfrage |
